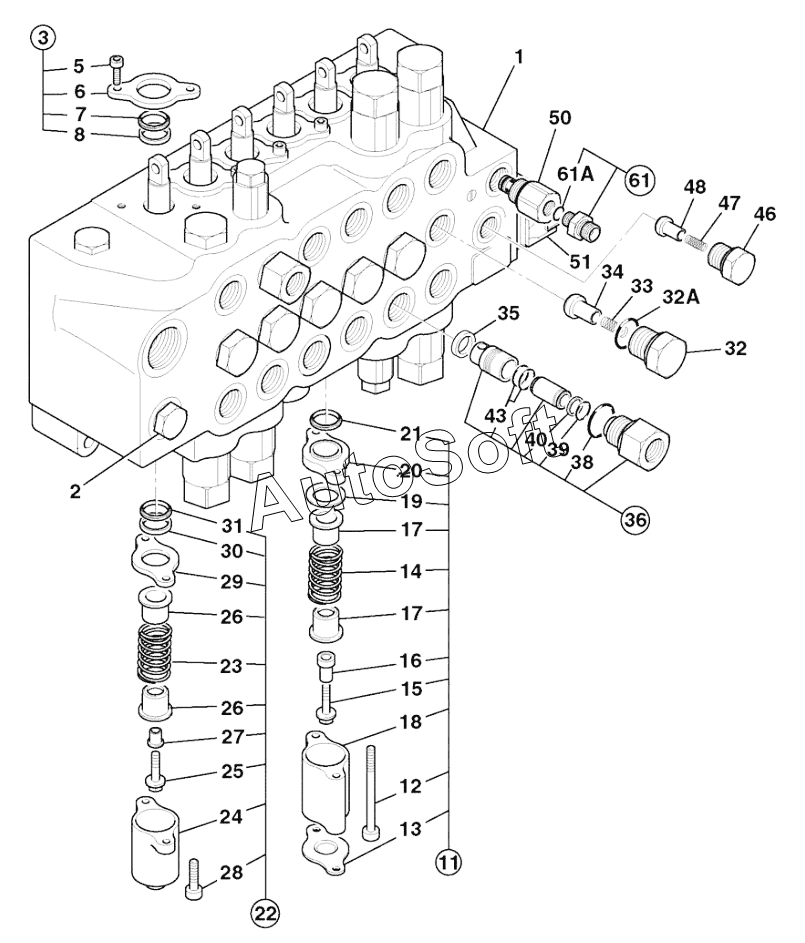

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). VALVE-EXCAVATOR WITHOUT SPOOL GAITER SIDESHIFT 14'0dm
-2/479.gif)
1
1
1
1
1
2
3
5
6
7
8
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32A
33
34
35
36
38
39
40
43
46
47
48
50
50A
51
61
61A
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Valve 6 spool, excavator JCB pattern s/shift | |
| 1 | 2***1 | Valve 6 spool, excavator 1SO pattern s/shift | |
| 1 | 3***0 | Valve excavator, 6 spool sideshift, jcb/sae | |
| 1 | 3***1 | Valve excavator, 6 spool sideshift, iso | |
| 1 | 3***5 | Valve excavator 6 spool sideshift JCB./SAE | |
| 11 | 2***0 | Kit valve, spool cap assy | |
| 12 | 2***7 | Capscrew | |
| 13 | 2***6 | Plate Seal | |
| 14 | 2***2 | Spring | |
| 15 | 2***4 | Screw Spring Retainer | |
| 16 | 2***1 | Spacer -spool cap | |
| 17 | 2***1 | Retainer Spring | |
| 18 | 2***2 | Spacer -extrusion | |
| 19 | 2***3 | Plate -guide | |
| 2 | 2***2 | Plug assembly | |
| 20 | 2***4 | Plate -seal | |
| 21 | 2***8 | Seal | |
| 22 | 2***7 | Valve Spool Cap Assy | |
| 23 | 2***2 | Spring | |
| 24 | 2***9 | Cap Spool | |
| 25 | 2***4 | Screw Spring Retainer | |
| 26 | 2***1 | Retainer Spring | |
| 27 | 2***6 | Spacer | |
| 28 | 2***0 | Screw cap | |
| 29 | 2***8 | Plate seal | |
| 3 | 2***0 | Kit std spool gland | |
| 30 | 2***4 | Wiper | |
| 31 | 2***8 | Seal | |
| 32 | 2***1 | Cap | |
| 32A | 2***2 | O-Ring | |
| 33 | 2***3 | Spring | |
| 34 | 2***4 | Seat | |
| 35 | N***P | None serviced part | |
| 36 | 2***5 | Kit check valve | |
| 38 | 2***2 | O-Ring | |
| 39 | 2***6 | O-Ring | |
| 40 | 2***7 | Seal back up ring | |
| 43 | 2***8 | Seal back up ring | |
| 46 | 2***2 | Valve Kit-Check Valve | |
| 47 | 2***7 | Spring | |
| 48 | 2***5 | Seat check valve | |
| 5 | 2***1 | Screw | |
| 50 | 2***1 | Valve clamp valve assembly | |
| 50A | 2***5 | Kit-seal clamp valve | |
| 51 | 2***7 | Solenoid Unloader Assembly | |
| 6 | 2***8 | Plate seal | |
| 61 | 1***1 | Adapter | |
| 61A | 2***3 | O-Ring | |
| 7 | 2***1 | Wiper Seal | |
| 8 | 2***8 | Seal |
