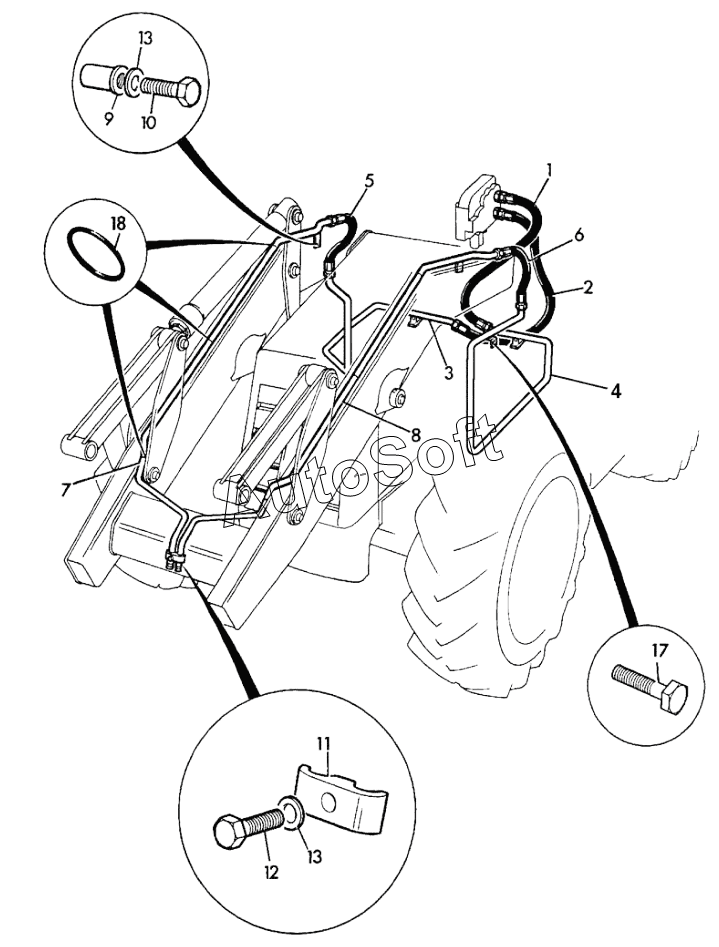

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). CIRCUIT, AUXILIARY LOADER 2WS (3/8dm BSP PIPEWORK)
-2/382.gif)
10
18
17
13
13
13
12
12
11
11
11
1
10
9
8
7
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 332/E8400 | 3***0 | Pipe loader arm auxiliary, short arms LH | |
| 1 | 6***0 | Hose | |
| 2 | 6***0 | Hose | |
| 3 | 3***6 | Pipe RH | |
| 3 | 3***1 | Pipe RH | |
| 4 | 3***5 | Pipe LH | |
| 4 | 3***0 | Pipe LH | |
| 5 | 6***5 | Hose | |
| 6 | 6***5 | Hose | |
| 7 | 3***2 | Pipe loader arm auxiliart, short arms RH | |
| 7 | 3***5 | Pipe loader arm auxiliary short arms RH | |
| 8 | 3***6 | Pipe loader arm auxiliary short arms LH | |
| 9 | 8***9 | Nut Rrivet | |
| 10 | 1***Z | Setscrew | |
| 10 | 3***2 | Screw c/sunk head | |
| 11 | 8***5 | Clamp Pipe top | |
| 11 | 8***9 | Clamp pipe | |
| 11 | 8***3 | Spacer | |
| 12 | 1***Z | Setscrew | |
| 12 | 1***Z | Bolt | |
| 13 | 1***Z | Washer | |
| 13 | 1***Z | Washer | |
| 14 | 8***3 | Spacer | |
| 15 | 1***Z | Setscrew | |
| 16 | 1***Z | Washer | |
| 17 | 1***Z | Bolt | |
| 18 | 8***5 | O-Ring | |
| 19 | 3***1 | Hose | |
| 19 | 6***0 | Hose |
