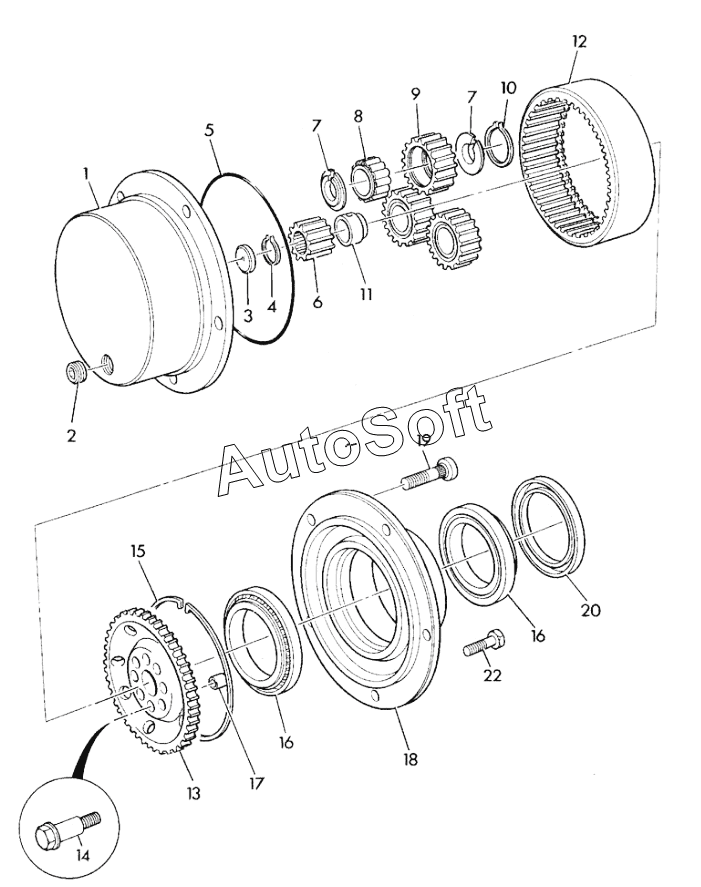

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). HUB & COMPONENTS 2WS 4WD STEERING AXLE 448/57390
-2/548.gif)
11
22
20
20
19
18
17
16
16
15
14
13
12
1
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Carrier planetary hub 5 stud | |
| 1 | 4***1 | Carrier planetary hub | |
| 2 | 8***5 | Plug tapered | |
| 3 | 4***8 | Pad Thrust | |
| 4 | 8***4 | Circlip External | |
| 5 | 8***6 | O-Ring | |
| 6 | 4***3 | Gear Sun | |
| 7 | 8***9 | Circlip | |
| 8 | 9***0 | Bearing Roller, Double Row | |
| 9 | 4***6 | Gear Planet | |
| 10 | 2***4 | Circlip | |
| 11 | 9***0 | Spacer | |
| 12 | 4***5 | Gear Annulus Ring | |
| 13 | 4***2 | Carrier Annulus | |
| 14 | 8***0 | Bolt | |
| 15 | 8***0 | Circlip Internal Square Section | |
| 16 | 9***3 | Bearing | |
| 17 | 4***3 | Dowel Hollow | |
| 18 | 4***1 | Hub without studs 5 stud | |
| 19 | 8***3 | Stud Wheel | |
| 20 | 4***3 | Cover Plate Hub Seal | |
| 20 | 9***3 | Seal - Cassette | |
| 22 | 1***Z | Bolt Coated |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
