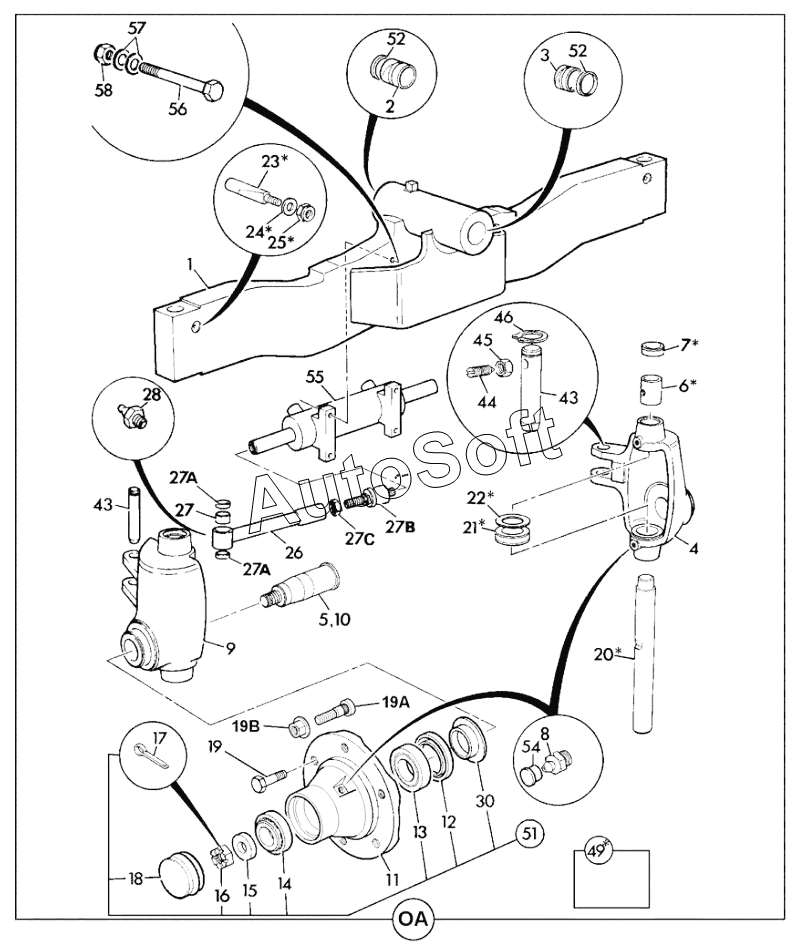

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). AXLE ASSEMBLY, 2WS 2WD STEERING
-2/562.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19A
19B
20
21
22
22
22
22
22
22
23
24
25
26
27
27A
27A
27B
27C
28
30
43
43
44
45
46
49
51
52
52
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Beam 2wd axle | |
| 10 | 1***3 | Axle Stub | |
| 11 | 4***1 | Hub wheel | |
| 12 | 9***0 | Seal oil | |
| 13 | 9***0 | Bearing | |
| 14 | 9***0 | Bearing | |
| 15 | 4***1 | Washer Thrust Slab Axle | |
| 16 | 1***Z | Nut | |
| 17 | 2***2 | Pin Split | |
| 18 | 1***9 | Cap grease | |
| 19A | 8***3 | Stud Wheel | |
| 19B | 8***8 | Nut Wheel | |
| 2 | 8***8 | Bush | |
| 20 | 1***1 | Pin king | |
| 21 | 9***0 | Bearing thrust | |
| 22 | 9***1 | Shim | |
| 22 | 9***2 | Shim | |
| 22 | 9***3 | Shim | |
| 22 | 9***4 | Shim | |
| 22 | 9***5 | Shim | |
| 22 | 9***7 | Shim | |
| 23 | 1***2 | Pin Cotter | |
| 24 | 1***Z | Washer | |
| 25 | 1***Z | Nut lock | |
| 26 | 3***2 | Link steer arm | |
| 27 | 8***3 | Bush | |
| 27A | 9***0 | Seal oil | |
| 27B | 3***1 | Joint Ball Track Rod | |
| 27C | 4***6 | Nut Lock | |
| 28 | 1***1 | Nipple Grease | |
| 3 | 8***8 | Bush | |
| 30 | 9***1 | Sleeve | |
| 4 | 1***0 | Carrier left hand | |
| 43 | 8***2 | Pin Pivot | |
| 44 | 1***8 | Screw | |
| 45 | 1***Z | Nut Plain | |
| 46 | 2***5 | Circlip | |
| 49 | 9***0 | Kit-king pin | |
| 5 | 1***3 | Axle Stub | |
| 51 | 9***0 | Kit-bearing wheel | |
| 52 | 8***6 | Seal Pivot Pin | |
| 54 | 8***7 | Cap Grease Nipple | |
| 55 | S***m | Steer ram | |
| 56 | 1***Z | Bolt | |
| 57 | 1***Z | Washer | |
| 58 | 1***Z | Nut lock | |
| 6 | 8***6 | Bush | |
| 7 | 9***0 | Seal | |
| 8 | 8***6 | Nipple Grease | |
| 9 | 1***1 | Carrier right hand | |
| A | 1***2 | Axle assembly | |
| A | 1***1 | Axle assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
