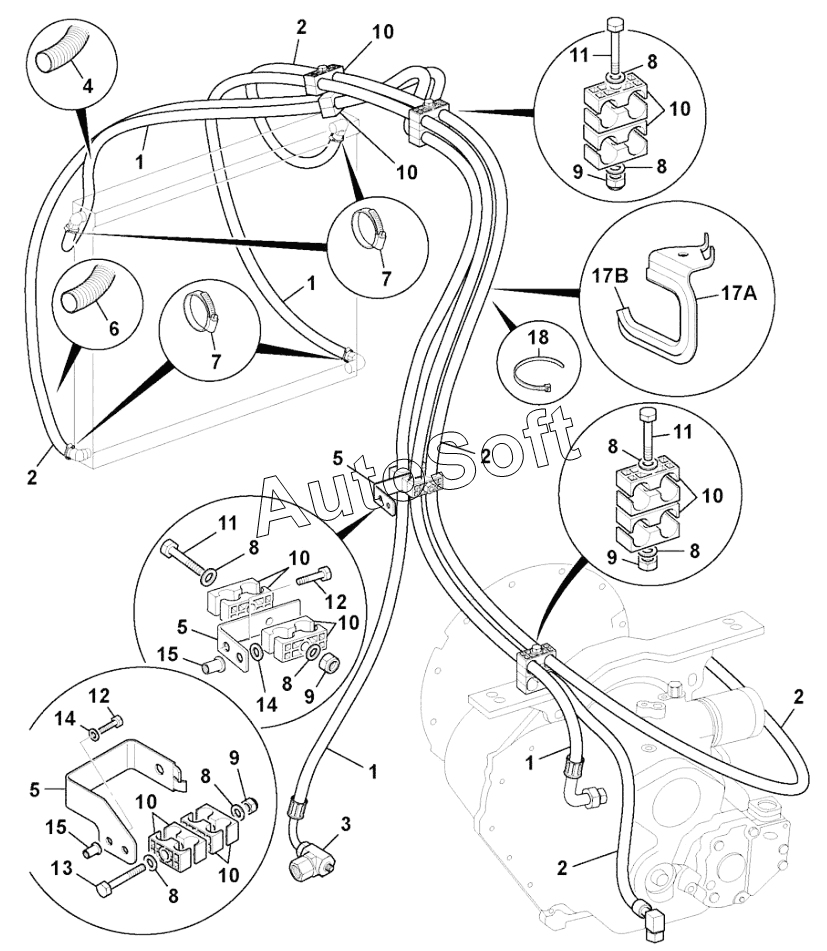

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). CIRCUIT, COOLERS HYDRAULIC & TRANS 2WS P/S & A/S TRANSMISSIONS (From: M1338261)
-2/390.gif)
1
1
1
1
2
2
2
2
2
3
4
5
5
5
5
6
7
7
8
8
8
8
8
8
8
8
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
12
12
13
14
14
15
15
17A
17B
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | Hose | |
| 10 | 8***1 | Clamp Pair | |
| 11 | 1***Z | Bolt | |
| 12 | 1***Z | Bolt | |
| 13 | 1***Z | Bolt | |
| 14 | 1***Z | Washer | |
| 15 | 8***6 | Nut Rivet | |
| 16 | 2***6 | Tie Cable | |
| 17A | 3***4 | Support hose | |
| 17B | 9***8 | Strip edging | |
| 2 | 3***4 | Hose | |
| 3 | 8***7 | Adapter Tee | |
| 4 | 6***5 | Guard spiral hose guard | |
| 5 | 3***1 | Bracket hose guide | |
| 5 | 3***2 | Bracket hose guide | |
| 6 | 6***2 | Guard spiral hose guard | |
| 7 | 2***5 | Clip Worm Drive | |
| 8 | 1***Z | Washer | |
| 9 | 1***Z | Nut lock |
