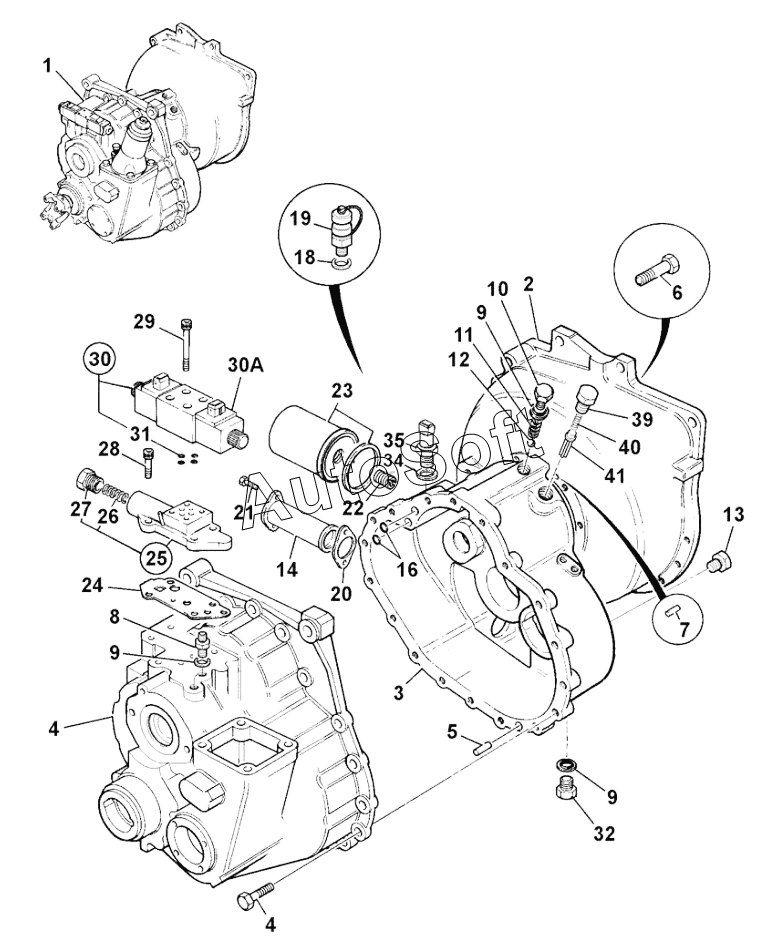

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). 441/00740 - 2WD-2WS TRANSMISSION ASSY EXTERNAL COMPONENTS
-2/660.gif)
1
2
2
3
3
4
4
4
4
5
6
7
8
9
9
9
10
11
12
13
14
16
18
19
20
21
22
23
24
25
26
27
28
29
30
30A
31
32
34
35
35
35
35
35
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Gearbox assembly, 2WD | |
| 10 | 8***1 | Plug | |
| 11 | 8***2 | Spring | |
| 12 | 9***8 | Bearing | |
| 13 | 8***1 | Plug | |
| 14 | 3***0 | Strainer Suction | |
| 15 | N***F | No longer fitted | |
| 16 | 8***2 | O-Ring | |
| 18 | 1***1 | Washer Bonded | |
| 19 | 4***0 | Adapter Pressure Test | |
| 2 | 4***7 | Housing flywheel | |
| 2 | 4***4 | Housing Flywheel | |
| 20 | 8***7 | Gasket | |
| 21 | 1***Z | Screw | |
| 22 | 8***4 | Adapter | |
| 23 | 5***6 | Element transmission filter | |
| 24 | 8***5 | Gasket Valve Block | |
| 25 | 4***4 | Valve Adapter Block Assembly | |
| 26 | 8***2 | Spring | |
| 27 | 8***3 | Plug | |
| 28 | 1***7 | Capscrew | |
| 29 | 1***Z | Capscrew | |
| 3 | 4***5 | Casing front | |
| 3 | 4***6 | Casing front | |
| 30 | 2***8 | Valve Solenoid Assembly | |
| 30A | 2***4 | Coil | |
| 31 | 3***1 | Kit-seal solenoid valve | |
| 32 | 8***1 | Adapter Tee | |
| 34 | N***F | No longer fitted | |
| 35 | 7***9 | Switch oil pressure | |
| 35 | 7***9 | Switch oil pressure, colour id-red o/d white i/d | |
| 35 | 7***1 | Switch oil pressure | |
| 35 | 7***6 | Switch Oil Pressure | |
| 35 | 7***5 | Switch Oil Pressure | |
| 36 | 8***1 | Plug | |
| 38 | 1***Z | Setscrew | |
| 39 | 8***1 | Plug | |
| 4 | 4***2 | Casing rear | |
| 4 | 4***7 | Casing rear | |
| 4 | 4***3 | Casing rear | |
| 40 | 8***3 | Spring compression T/C press.maint | |
| 41 | 4***8 | Spool Adapter Solenoid | |
| 5 | 8***7 | Setscrew flanged | |
| 6 | 4***1 | Dowel | |
| 7 | G***x | Gearbox components | |
| 8 | 1***7 | Adapter | |
| 9 | 1***8 | Washer Bonded |
