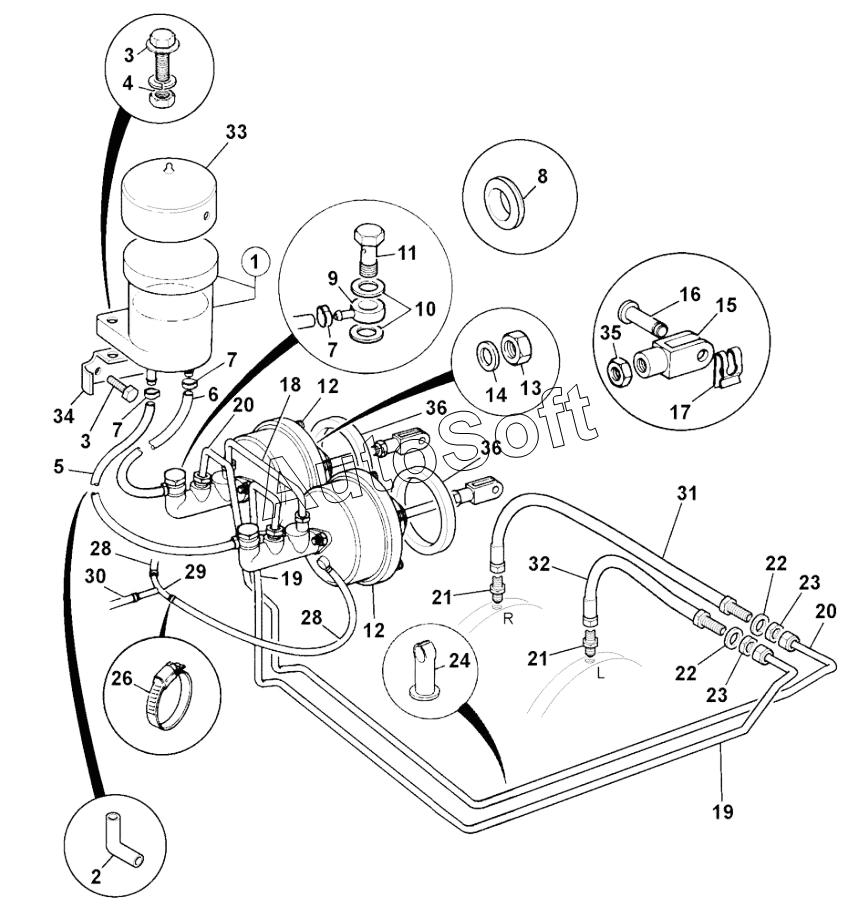

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). BRAKE, SYSTEM SERVO
-2/679.gif)
1
2
3
3
4
5
5
5
6
6
6
7
7
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
26
28
28
29
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Reservoir | |
| 10 | 8***2 | Washer Copper | |
| 11 | 8***6 | Bolt Banjo | |
| 12 | 1***2 | Servo assembly | |
| 12 | 1***8 | Servo assembly | |
| 13 | 1***Z | Nut | |
| 14 | 1***Z | Washer | |
| 15 | 9***6 | Clevis | |
| 16 | 9***4 | Pin Clevis | |
| 17 | 9***5 | Clip Clevis | |
| 18 | 1***6 | Pipe Servo Link | |
| 19 | 8***0 | Pipe Brake | |
| 1A | 1***2 | Seal splash guard | |
| 1B | 1***3 | Cover reservoir cap | |
| 2 | 8***1 | Adapter elbow | |
| 20 | 8***1 | Pipe Brake | |
| 21 | 8***8 | Adapter | |
| 22 | 1***Z | Washer Locking | |
| 23 | 1***0 | Nut lock | |
| 24 | 8***9 | Clip Pipe | |
| 25 | 1***Z | Nut - Thin | |
| 26 | 2***4 | Clip Jubilee | |
| 28 | 6***2 | Hose Vacuum | |
| 29 | 8***1 | Connector 3 way | |
| 3 | 1***Z | Setscrew | |
| 30 | 6***4 | Hose vacuum | |
| 31 | 6***0 | Hose brake | |
| 32 | 6***0 | Hose brake | |
| 33 | 1***6 | Cover Brake Reservoir | |
| 34 | N***F | No longer fitted | |
| 35 | 1***Z | Nut - Thin | |
| 36 | 8***4 | Gasket brake master cyl. | |
| 3A | 1***Z | Washer | |
| 3B | 1***Z | Washer Spring | |
| 4 | 1***Z | Nut | |
| 5 | 3***4 | Hose | |
| 5 | 3***9 | Hose | |
| 5 | 3***7 | Hose | |
| 6 | 3***4 | Hose | |
| 6 | 3***9 | Hose | |
| 6 | 3***7 | Hose | |
| 7 | 8***0 | Clamp Hose | |
| 8 | 8***3 | Grommet | |
| 9 | 8***9 | Connector Banjo |
