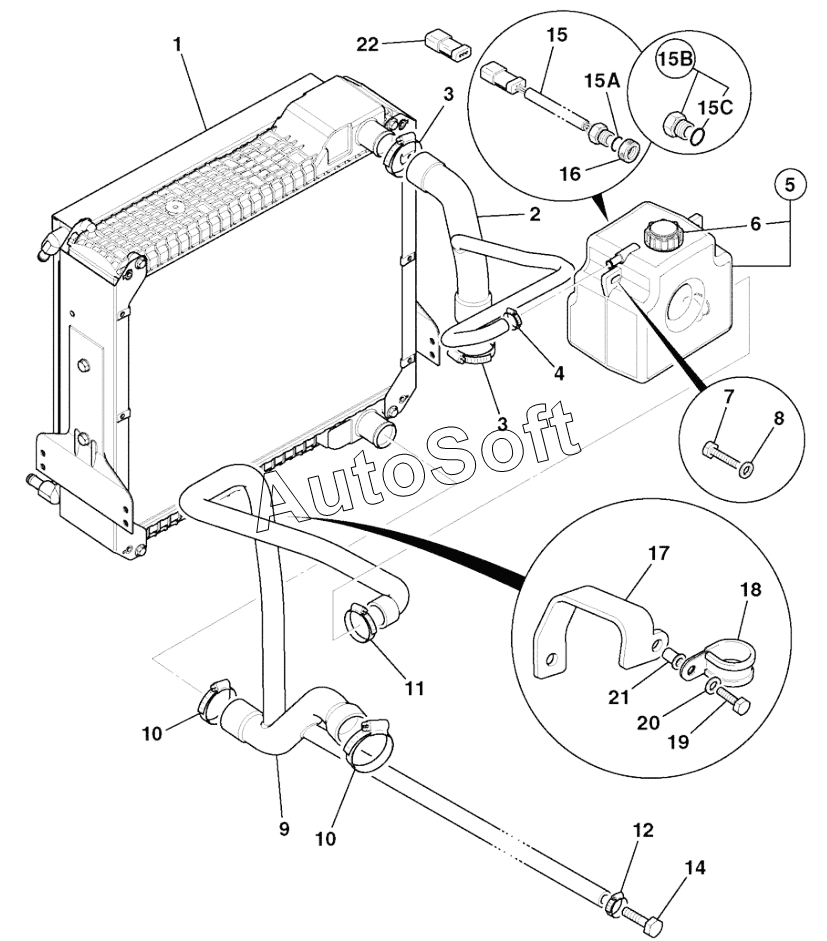

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). RADIATOR & HOSES 2WS BUILDS T2 (From: M960523)
-2/712.gif)
1
2
3
3
4
5
6
7
8
9
10
10
11
12
14
15
15
15A
15B
15C
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Cooler assembly | |
| 10 | 2***2 | Clip Jubilee | |
| 11 | 2***0 | Clip jubilee | |
| 12 | 2***6 | Clip Jubilee | |
| 14 | 1***Z | Bolt | |
| 15 | 7***3 | Sensor water level | |
| 15 | M***S | Multi Supersession | |
| 15A | 8***0 | O-Ring | |
| 15B | 8***2 | Plug | |
| 15C | 2***4 | O-Ring | |
| 16 | 8***4 | Insert water level sensor | |
| 17 | 3***1 | Bracket support bottom hose | |
| 18 | 8***7 | Clip | |
| 19 | 1***Z | Setscrew | |
| 2 | 8***9 | Hose radiator top | |
| 20 | 1***Z | Washer | |
| 21 | 8***2 | Nut | |
| 22 | 7***9 | Plug blanking 3-way deutsch DTM | |
| 3 | 2***1 | Clip Worm Drive | |
| 4 | 2***5 | Clip Worm Drive | |
| 5 | 1***4 | Tank coolant expansion assembly | |
| 6 | 4***3 | Cap Expansion Bottle | |
| 7 | 1***Z | Setscrew | |
| 8 | 1***Z | Washer | |
| 9 | 8***1 | Hose radiator bottom |
