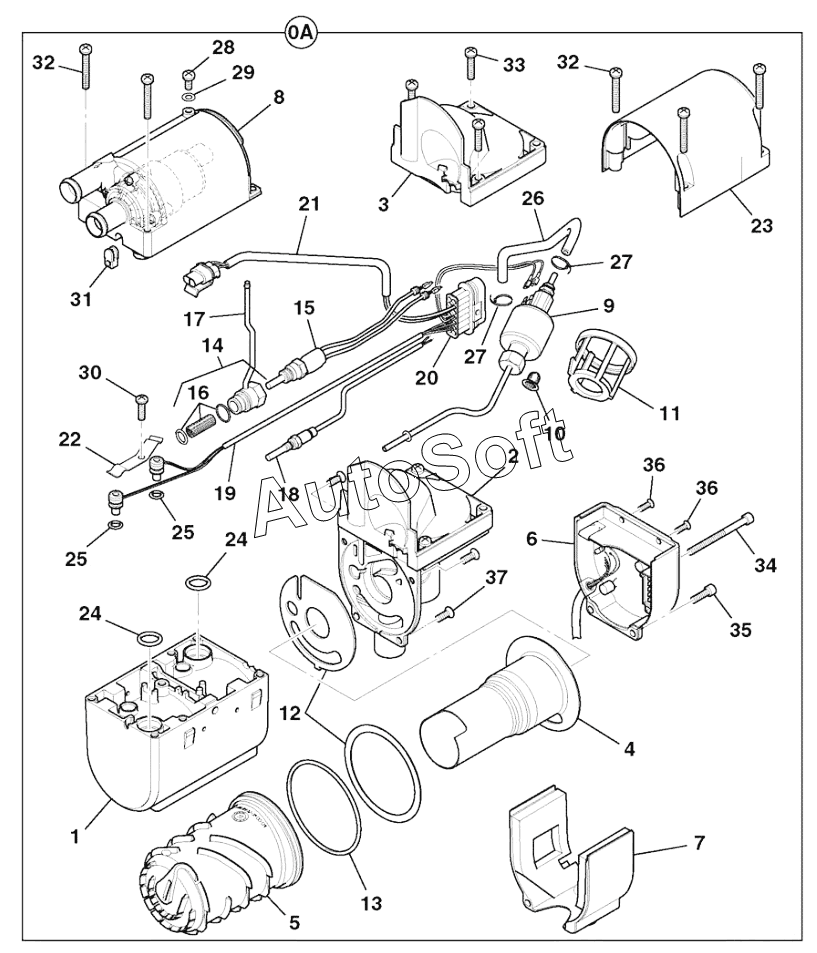

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). ENGINE HEATER WATER & FUEL COLD CLIMATE
-2/761.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
27
28
29
30
31
32
32
33
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Casing | |
| 10 | 3***9 | Filter | |
| 11 | 9***1 | Holder fuel pump | |
| 12 | 3***0 | Seal | |
| 13 | 3***1 | O-Ring 74mmx3mm | |
| 14 | 3***5 | Connector plug | |
| 15 | 3***2 | Plug glow with cable | |
| 16 | 3***4 | Sleeve and O-rings | |
| 17 | 3***3 | Connector plug | |
| 18 | 3***7 | Sensor flame | |
| 19 | 3***8 | Harness Hydronic | |
| 2 | 3***2 | Blower combustion air | |
| 20 | 3***9 | Plug control unit waterproof | |
| 21 | 3***0 | Harness waterpump | |
| 22 | 3***1 | Spring | |
| 23 | 9***9 | Cover fuel metering pump | |
| 24 | 9***6 | O-Ring | |
| 25 | 3***2 | O-Ring | |
| 26 | 3***3 | Hose | |
| 27 | 3***4 | Tie cable | |
| 28 | 3***5 | Screw | |
| 29 | 9***6 | Seal clip | |
| 3 | 9***3 | Cover | |
| 30 | 3***6 | Screw | |
| 31 | 9***0 | Sleeve | |
| 32 | 3***7 | Screw | |
| 33 | 3***8 | Screw | |
| 34 | 3***9 | Screw | |
| 35 | 3***0 | Screw | |
| 36 | 3***1 | Screw | |
| 37 | 3***2 | Screw | |
| 4 | 3***3 | Burner | |
| 5 | 3***4 | Exchanger heat | |
| 6 | 3***5 | Control unit | |
| 7 | 3***6 | Cover | |
| 8 | 3***7 | Pump | |
| 9 | 3***8 | Pump fuel metering | |
| A | 3***1 | Heater fuel/water |
