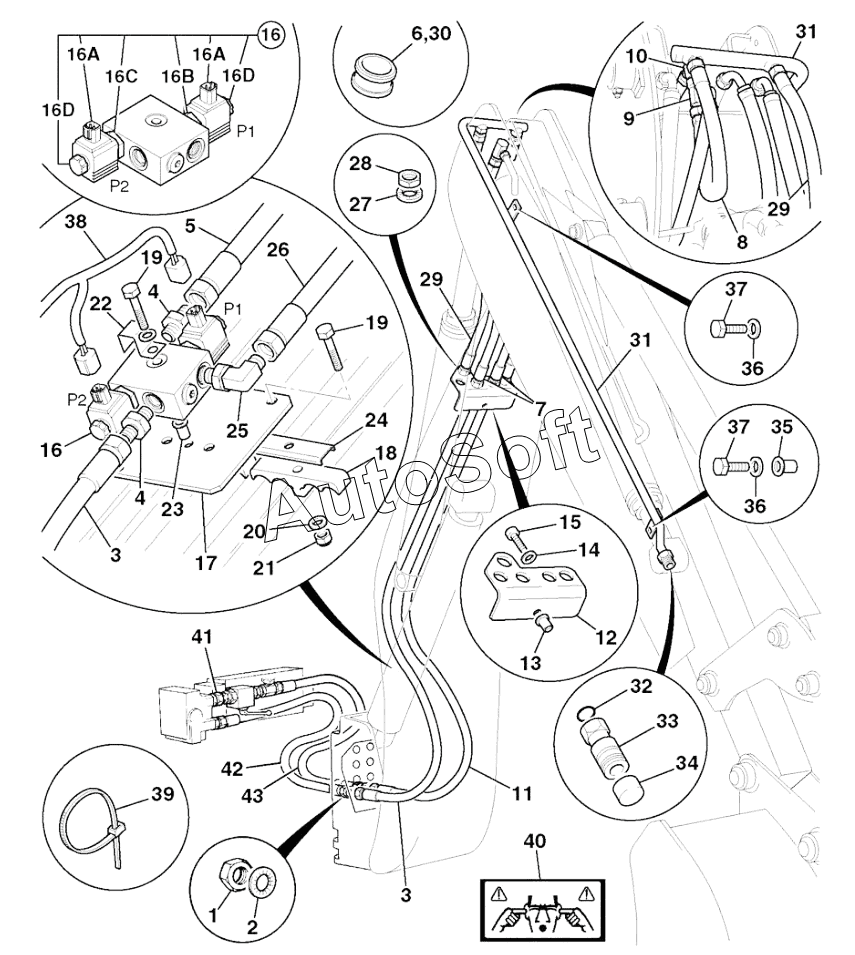

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). CIRCUIT, AUXILIARY HAMMER FEED EXTN.DIPPER 1400 & 1550,+ SOLENOID VALVE
-2/422.gif)
1
2
3
3
4
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
16
16A
16A
16B
16C
16D
16D
17
18
19
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
31
31
32
33
34
35
36
36
37
37
38
38
39
40
42
42
42
42
43
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Z | Nut BACKNUT | |
| 10 | 8***8 | Adaptor | |
| 11 | 6***5 | Hose | |
| 11 | 6***0 | Hose | |
| 12 | 3***9 | Plate hose support | |
| 13 | 8***9 | Nut Rrivet | |
| 14 | 1***Z | Washer | |
| 15 | 1***Z | Capscrew | |
| 16 | 2***3 | Valve diverter, solenoid hammer changeover | |
| 16A | 2***2 | Solenoid coil only | |
| 16B | 2***4 | Cartridge | |
| 16C | 2***8 | Cartridge | |
| 16D | 2***6 | Cap coil nut, blue | |
| 17 | 3***6 | Plate mounting change over valve | |
| 18 | 1***6 | Clamp | |
| 19 | 1***Z | Bolt | |
| 2 | 1***Z | Washer Lock, Internal Teeth | |
| 20 | 1***Z | Washer | |
| 21 | 1***Z | Nut lock | |
| 22 | 1***9 | Clip S | |
| 23 | 8***9 | Nut Rrivet | |
| 24 | 1***6 | Plate Clamp Stiffener | |
| 25 | 8***0 | Adaptor Elbow M/M | |
| 26 | 6***0 | Hose | |
| 26 | 6***3 | Hose | |
| 27 | 1***Z | Washer Lock, Internal Teeth | |
| 28 | 1***Z | Nut | |
| 29 | 6***0 | Hose | |
| 3 | 6***0 | Hose | |
| 30 | 8***4 | Ferrule Rubber | |
| 31 | 6***3 | Pipe hammer feed 14ft ext.dipper | |
| 31 | 6***4 | Pipe hammer feed 15ft6in ext.dipper | |
| 32 | 2***8 | O-Ring | |
| 33 | 4***7 | Coupling | |
| 34 | 4***1 | Cap Dirt | |
| 35 | 8***9 | Nut Rrivet | |
| 36 | 1***Z | Washer | |
| 37 | 1***Z | Bolt | |
| 38 | 7***0 | Harness diverter valve hammer | |
| 38 | 7***6 | Harness diverter valve hammer | |
| 39 | 8***4 | Tie Cable | |
| 4 | 1***5 | Adaptor | |
| 40 | 8***2 | Label | |
| 42 | 6***4 | Hose | |
| 42 | 6***6 | Hose | |
| 42 | 6***6 | Hose | |
| 42 | 6***4 | Hose | |
| 43 | 6***1 | Hose | |
| 43 | 6***4 | Hose | |
| 43 | 6***6 | Hose | |
| 43 | 6***5 | Hose | |
| 5 | 6***0 | Hose | |
| 6 | 8***4 | Ferrule Rubber | |
| 7 | 6***0 | Hose | |
| 7 | 6***0 | Hose | |
| 8 | 6***0 | Hose | |
| 9 | 8***5 | Adapter Tee |
