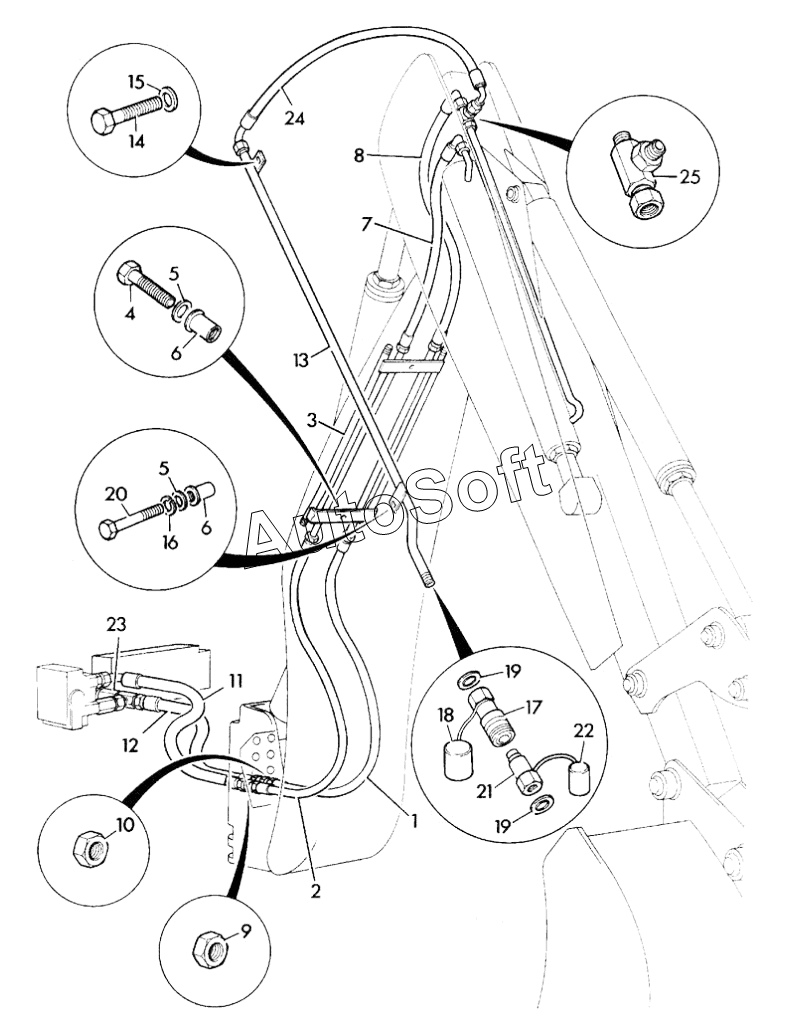

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). CIRCUIT, AUXILIARY EXTENTION RAM BREAKER FEED EXTRADIG DIPPER 1400 SCOTTS
-2/448.gif)
1
2
3
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Hose | |
| 10 | 1***Z | Nut | |
| 10A | 1***Z | Washer Lock, Internal Teeth | |
| 11 | 6***4 | Hose | |
| 11 | 6***4 | Hose | |
| 12 | 6***6 | Hose | |
| 12 | 6***9 | Hose | |
| 13 | 1***6 | Pipe breaker feed | |
| 14 | 1***Z | Bolt | |
| 15 | 1***Z | Washer medium | |
| 16 | 1***Z | Washer spring | |
| 17 | 4***0 | Coupling | |
| 18 | 4***1 | Cap Dirt | |
| 19 | 1***1 | Washer Bonded | |
| 1A | 8***4 | Ferrule Rubber | |
| 2 | 6***0 | Hose | |
| 20 | 1***Z | Setscrew | |
| 21 | 4***0 | Coupling | |
| 22 | 4***1 | Cap dirt | |
| 23 | B***t | Breaker circuit | |
| 24 | 6***0 | Hose | |
| 25 | 8***7 | Adapter tee, F/M/M | |
| 2A | 8***4 | Ferrule Rubber | |
| 3 | 1***1 | Cluster pipe assemby | |
| 3 | 3***4 | Cluster pipe assembly | |
| 4 | 1***Z | Setscrew | |
| 5 | 1***Z | Washer | |
| 6 | 8***9 | Nut Rrivet | |
| 7 | 6***0 | Hose | |
| 8 | 6***0 | Hose | |
| 9 | 1***Z | Nut BACKNUT | |
| 9A | 1***Z | Washer Lock, Internal Teeth |
