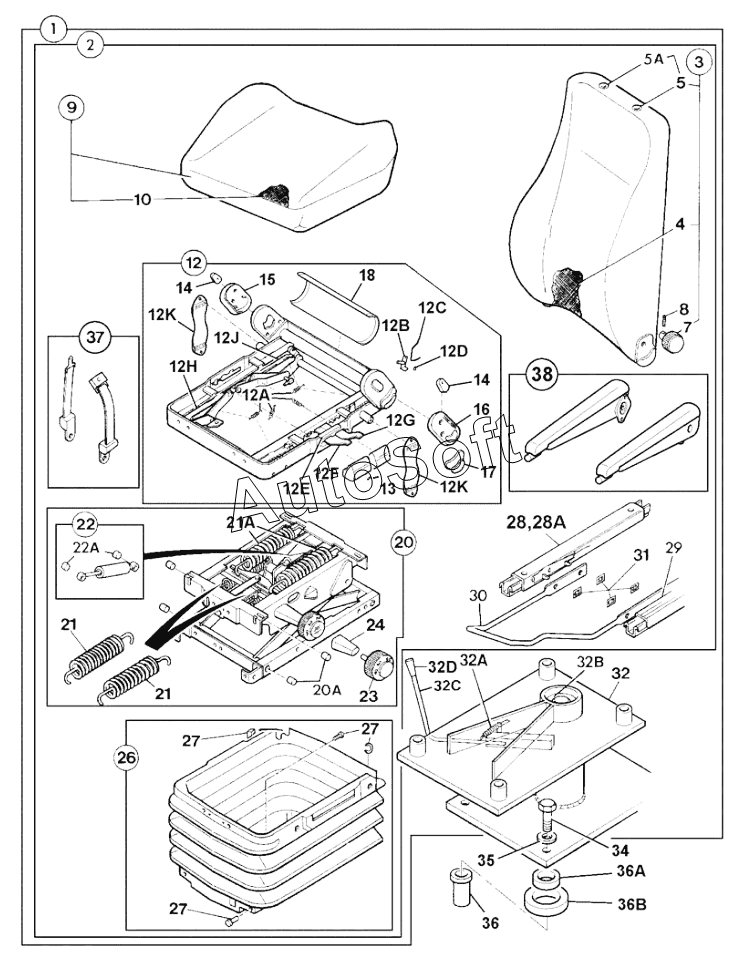

Каталог запасных частей к технике: JCB-3CX Super (Часть 1) (2015). SEAT, SUSPENSION
1
1
1
2
3
4
5
5A
7
8
9
10
12
12A
12B
12C
12D
12E
12F
12G
12H
12J
13
13
14
14
15
16
17
18
20
20A
21
21
21A
22
22A
23
24
26
27
27
27
28
28A
28A
28A
29
30
31
32
32A
32B
32C
32D
34
35
36
36A
36B
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Seat assy, suspen cloth armrest & lumbar | |
| 1 | 1***4 | Seat assy, suspen. cloth without armrests | |
| 1 | 1***5 | Seat assy, suspen.vinyl without armrests | |
| 10 | 4***1 | Cover seat base, cloth | |
| 10A | 4***2 | Clip | |
| 12 | 4***6 | Frame seat base | |
| 12A | 4***5 | Kit-spring 2 lever height rise | |
| 12B | 4***6 | Handle squab | |
| 12C | 4***7 | Spring squab handle | |
| 12D | 4***8 | Circlip height adjuster | |
| 12E | 4***1 | Clip black cushion frame | |
| 12F | 4***2 | Handle height adjustment front | |
| 12G | 4***3 | Handle height adjustment rear | |
| 12H | 4***4 | Adjuster height | |
| 12J | 4***5 | Adjuster height rear | |
| 13 | 4***4 | Handle grip front | |
| 13 | 4***5 | Handle grip rear | |
| 14 | 4***8 | Cap side plate | |
| 15 | 4***9 | Cover slave right hand sideplate | |
| 16 | 4***0 | Cover upper left hand sideplate | |
| 17 | 4***6 | Handle grip, squab recline | |
| 18 | 4***2 | Plate cushion frame back | |
| 2 | 4***9 | Seat mech.suspn. cloth | |
| 20 | 4***7 | Kit -suspension unit | |
| 20A | 4***6 | Kit-bush bolt | |
| 21 | 4***0 | Spring | |
| 21A | 4***2 | Spring tension | |
| 22 | 4***8 | Damper Seat | |
| 22A | 4***5 | Bush shock absorber | |
| 23 | 4***6 | Knob, suspension adjust | |
| 24 | 4***8 | Bracket support, handwheel | |
| 26 | 4***4 | Kit-bellows | |
| 27 | 4***6 | Kit bellow fixings | |
| 28 | 4***0 | Slide seat, right hand | |
| 28A | 1***Z | Setscrew | |
| 28A | 1***Z | Capscrew | |
| 28A | 4***7 | Bolt | |
| 29 | 4***9 | Slide left hand | |
| 3 | 4***3 | Cushion squab assy, cloth | |
| 30 | 4***1 | Handle slide | |
| 31 | 4***5 | Clip slide rail | |
| 32 | 4***2 | Pedestal assembly | |
| 32A | 8***6 | Spring | |
| 32B | 4***3 | Kit-nut & bolt pedestal swivel | |
| 32C | 4***4 | Handle assembly | |
| 32D | 4***5 | Handle grip | |
| 32E | 4***5 | Washer thrust, in pedestal base | |
| 34 | 1***Z | Bolt | |
| 35 | 1***Z | Washer lock | |
| 36 | 8***5 | Nut | |
| 36A | 3***9 | Spacer inner seat mounting | |
| 36B | 8***1 | Spacer outer seat mounting | |
| 37 | 4***0 | Kit-seat belt 50dm long | |
| 38 | 4***6 | Kit-armrest pair | |
| 39 | 4***7 | Kit-headrest restraint | |
| 4 | 4***4 | Cover squab assy, cloth | |
| 4A | 4***2 | Clip | |
| 5 | 4***0 | Plug Headrest | |
| 5A | 4***3 | Clip headrest | |
| 7 | 4***9 | Knob adjuster | |
| 8 | 4***1 | Pin tension | |
| 9 | 4***0 | Cushion seat, cloth |
