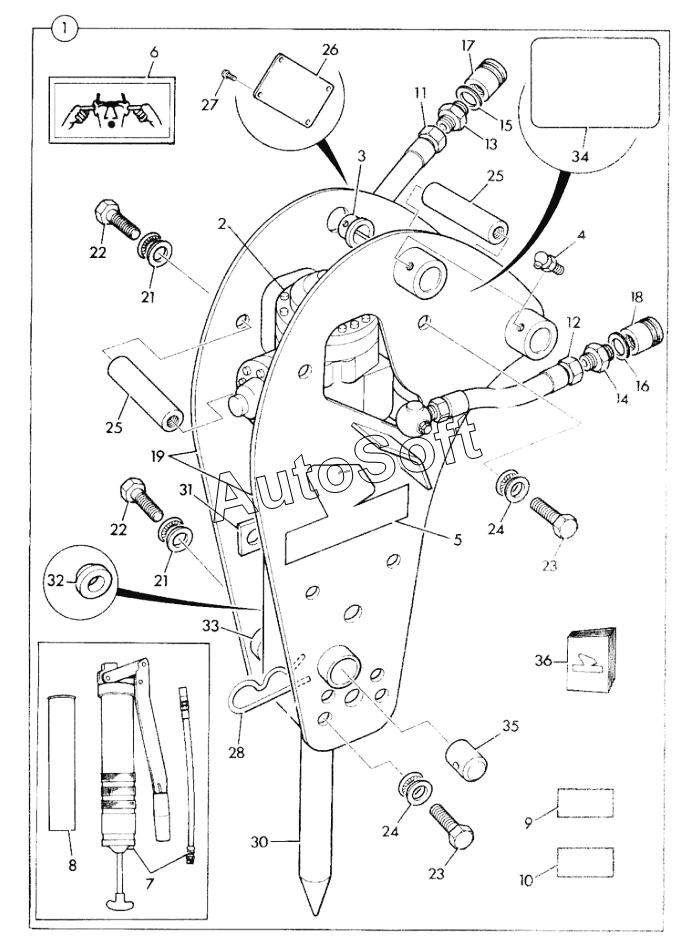

Каталог запасных частей к технике: JCB-3CX Super (Часть 1) (2015). BREAKER, ASSEMBLY HAMMERMASTER 260 MK2 WITH SIDE PLATES
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
21
22
22
23
23
24
24
25
25
26
27
28
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Breaker hammermaster | |
| 2 | B***r | Breaker hammermaster | |
| 3 | G***0 | Bush Pivot | |
| 4 | 1***1 | Nipple Grease | |
| 5 | 9***2 | Decal hammermaster | |
| 6 | 8***2 | Label | |
| 7 | 9***0 | Tool grease gun | |
| 8 | 4***9 | Cartridge grease | |
| 9 | 8***7 | Decal warning | |
| 10 | 9***3 | Decal greasing | |
| 11 | 6***0 | Hose | |
| 12 | 6***0 | Hose | |
| 13 | 1***6 | Adaptor | |
| 14 | 1***2 | Adaptor | |
| 15 | 1***1 | Washer Bonded | |
| 16 | 1***6 | Washer Seal | |
| 17 | 4***0 | Coupling male | |
| 18 | 4***0 | Coupling male | |
| 19 | 9***1 | Kit-side plates assembly left hand/right hand | |
| 21 | 9***2 | Washer Lock | |
| 22 | 9***3 | Bolt | |
| 23 | 9***3 | Bolt | |
| 24 | 9***2 | Washer Lock | |
| 25 | 9***4 | Spacer tube | |
| 26 | N***P | None serviced part | |
| 27 | N***P | None serviced part | |
| 28 | 9***8 | Clip R | |
| 30 | 9***1 | Tool moil point | |
| 30 | 9***2 | Tool chisel | |
| 31 | 9***7 | Spacer | |
| 32 | 9***1 | Spacer | |
| 33 | 9***8 | Bush fixing | |
| 34 | 8***7 | Decal hammermaster | |
| 35 | 9***8 | Buffer | |
| 36 | 9***0 | Manual SMALL HAMER MANUAL. HM160 TO HM850 | |
| 37 | 8***0 | Decal |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
