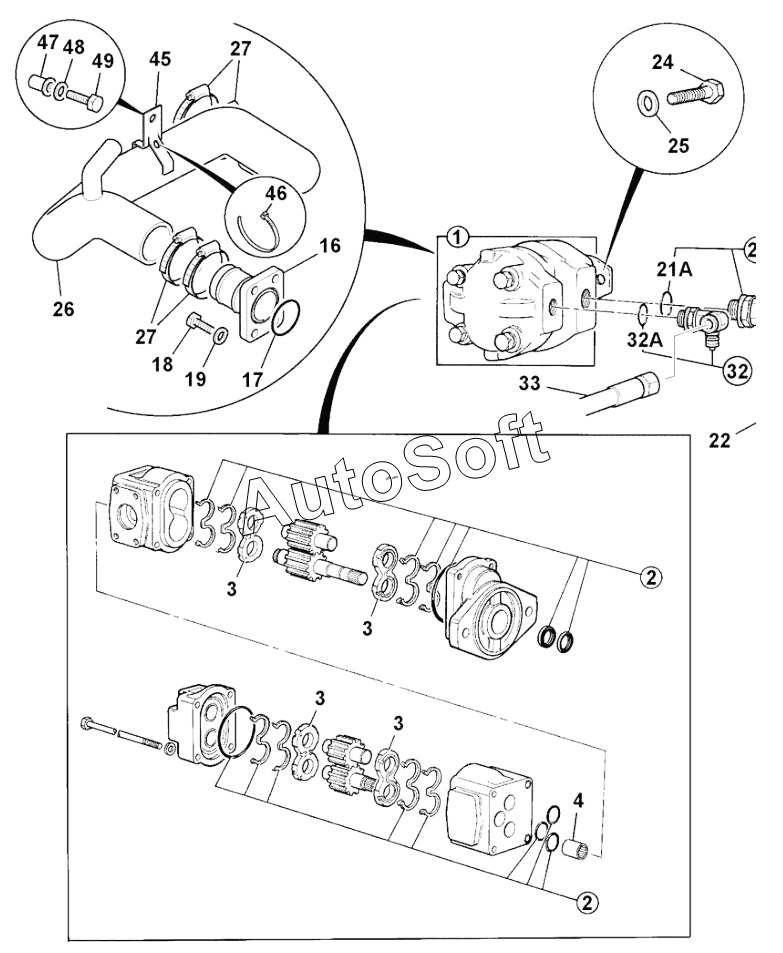

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). PUMP 36/26 CCR MAIN HYDRAULIC 92 & 100 HP BUILDS
1
1
2
2
3
3
3
3
4
16
16
17
18
19
21
21
21A
22
22
24
25
26
26
26
26
26
26
27
27
27
32
32A
33
33
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Pump main hydraulic | |
| 1 | 3***9 | Pump main hydraulic | |
| 16 | 9***4 | Flange Suction port | |
| 16 | 9***3 | Adapter suction flange, aluminium | |
| 17 | 2***8 | O-Ring | |
| 18 | 1***Z | Bolt | |
| 19 | 8***9 | Washer hardened | |
| 2 | 2***6 | Kit-seal | |
| 21 | 8***6 | Adaptor elbow | |
| 21 | 8***4 | Adaptor elbow | |
| 21A | 2***8 | O-Ring | |
| 22 | 6***0 | Hose | |
| 22 | 6***1 | Hose | |
| 23 | 2***7 | O-Ring | |
| 24 | 1***Z | Setscrew | |
| 25 | 1***Z | Washer | |
| 26 | 8***6 | Hose suction hydraulic oil | |
| 26 | 8***9 | Hose suction hydraulic oil | |
| 26 | 8***3 | Hose suction 6 speed | |
| 26 | 8***5 | Hose suction manual transmission | |
| 26 | 8***6 | Hose suction, powershift 4 speed | |
| 26 | 8***7 | Hose suction, 6 speed | |
| 27 | 2***3 | Clip Jubilee | |
| 27 | 3***0 | Clip wormdrive | |
| 3 | N***P | None serviced part | |
| 32 | 8***8 | Adapter elbow, with test point | |
| 32A | 2***7 | O-Ring | |
| 33 | 6***0 | Hose | |
| 33 | 6***0 | Hose | |
| 4 | N***P | None serviced part | |
| 45 | 3***3 | Bracket suction hose support | |
| 46 | 1***3 | Tie Cable | |
| 47 | 8***7 | Nut rivet | |
| 48 | 1***Z | Washer | |
| 49 | 1***Z | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
