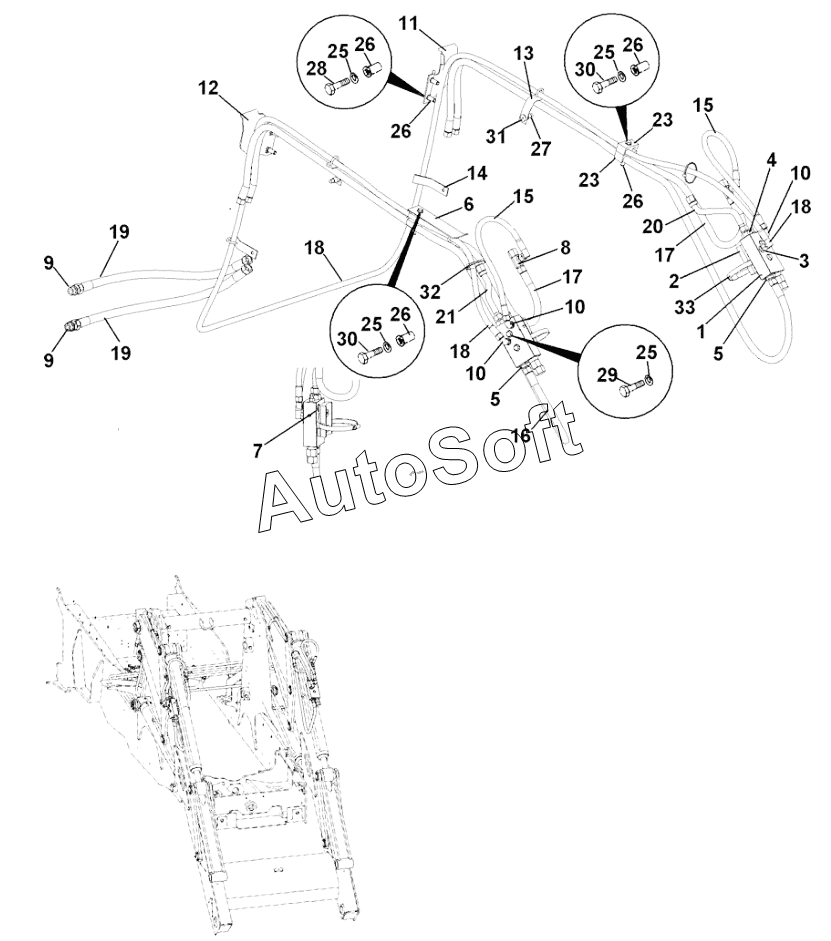

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). CIRCUIT, LOADER ARM SHOVEL RAM HOSE BURST PROTECTION
16
33
32
31
30
30
29
28
27
26
26
26
26
26
25
25
25
25
23
23
21
20
19
19
18
18
18
17
17
1
15
15
14
13
12
11
10
10
10
9
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Valve HBCV assembly | |
| 2 | 8***0 | Clamp saddle | |
| 3 | 8***7 | Adapter | |
| 4 | 8***3 | Adapter | |
| 5 | 8***2 | Adaptor | |
| 6 | 1***3 | Bracket hose guide | |
| 7 | 1***1 | Plug | |
| 8 | 8***9 | Adaptor tee | |
| 9 | 1***5 | Adaptor | |
| 10 | 8***9 | Adaptor Elbow | |
| 11 | 3***9 | Guide hose left hand | |
| 12 | 3***1 | Guide hose right hand | |
| 13 | 3***5 | Guide hose HBCV | |
| 14 | 3***0 | Guide hose HBCV | |
| 15 | 6***0 | Hose | |
| 16 | 6***8 | Hose | |
| 17 | 6***9 | Hose | |
| 18 | 6***0 | Hose | |
| 19 | 6***0 | Hose | |
| 20 | 6***3 | Pipe | |
| 21 | 6***2 | Pipe | |
| 23 | 8***8 | Clamp twin pipe | |
| 25 | 1***Z | Washer | |
| 26 | 8***6 | Nut Rivet | |
| 27 | 8***9 | Nut Rrivet | |
| 28 | 1***Z | Setscrew | |
| 29 | 1***Z | Bolt | |
| 30 | 1***Z | Bolt | |
| 31 | 3***2 | Screw c/sunk head | |
| 32 | 8***3 | Tie cable Double Head | |
| 33 | 2***6 | Clip Worm Drive |
