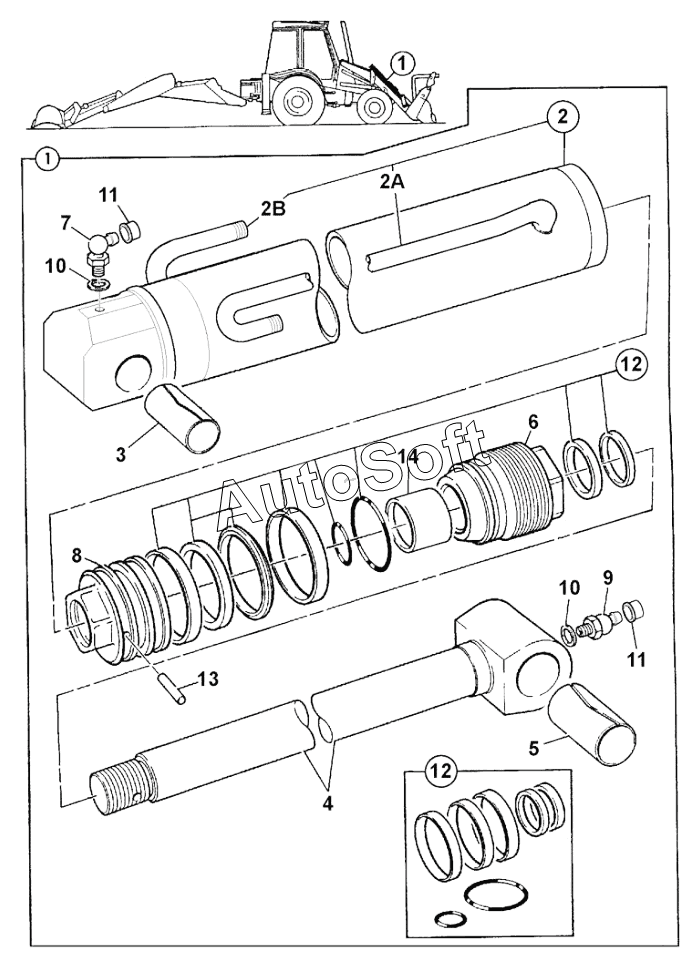

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). RAM, SHOVEL 40MM ROD X 70MM CYL (From: 4-MAR-2005 , To: M1616063)
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2A
2B
3
4
4
5
6
7
8
9
10
10
11
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Ram Shovel | |
| 1 | 5***6 | Ram shovel | |
| 1 | 5***6 | Ram shovel | |
| 1 | 5***8 | Ram assembly | |
| 1 | 5***0 | Ram shovel | |
| 1 | 5***0 | Ram shovel | |
| 1 | 5***2 | Ram Shovel | |
| 10 | 1***1 | Washer Aluminium | |
| 11 | 8***7 | Cap Grease Nipple | |
| 12 | 9***1 | Kit seal kit | |
| 13 | 8***2 | Dowel | |
| 14 | S***k | See Remark | |
| 2 | 5***5 | Cylinder shovel | |
| 2 | 5***6 | Cylinder shovel ram, no reset | |
| 2 | 5***7 | Cylinder shovel c/w reset bracket | |
| 2 | 5***8 | Cylinder shovel ram & reset | |
| 2 | 5***9 | Cylinder shovel ram no reset | |
| 2 | 5***1 | Cylinder shovel ram with reset | |
| 2A | N***P | None serviced part | |
| 2B | N***P | None serviced part | |
| 3 | 1***8 | Liner Steel | |
| 4 | 5***0 | Rod piston | |
| 4 | 5***6 | Rod piston+ shovel reset | |
| 5 | 1***5 | Bush Spring | |
| 6 | 5***0 | Cap end cap assembly | |
| 7 | 1***1 | Nipple grease | |
| 8 | 5***7 | Head piston | |
| 9 | 1***1 | Nipple Grease |
