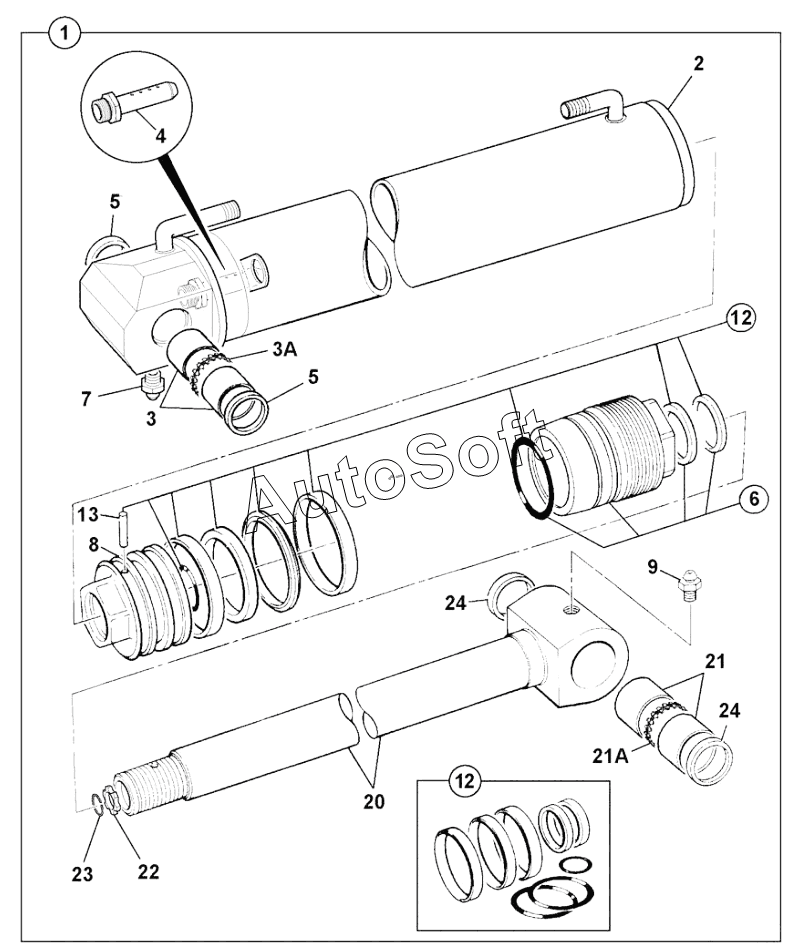

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). RAM, BOOM HEAVY LIFT,14'EXC END DAMPED,120MM CYL X 65MM ROD
1
2
3
3A
4
5
5
6
7
8
9
12
12
13
20
21
21A
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Ram assembly, boom end damped | |
| 12 | 9***5 | Kit-seal | |
| 13 | 8***9 | Dowel | |
| 2 | 5***0 | Cylinder end damped | |
| 20 | 5***8 | Rod piston rod assembly | |
| 21 | 8***6 | Bearing Liner | |
| 21A | 5***9 | Spacer | |
| 22 | 5***1 | Collar orifice restrictor end damping | |
| 23 | 8***8 | Circlip internal | |
| 24 | 8***6 | Seal Pivot Pin | |
| 3 | 8***6 | Bearing Liner | |
| 3A | 5***9 | Spacer | |
| 4 | 5***8 | Probe end damping | |
| 5 | 8***6 | Seal Pivot Pin | |
| 6 | 5***1 | Kit end cap assembly | |
| 7 | 1***1 | Nipple Grease | |
| 8 | 5***8 | Head piston | |
| 9 | 1***1 | Nipple Grease |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
