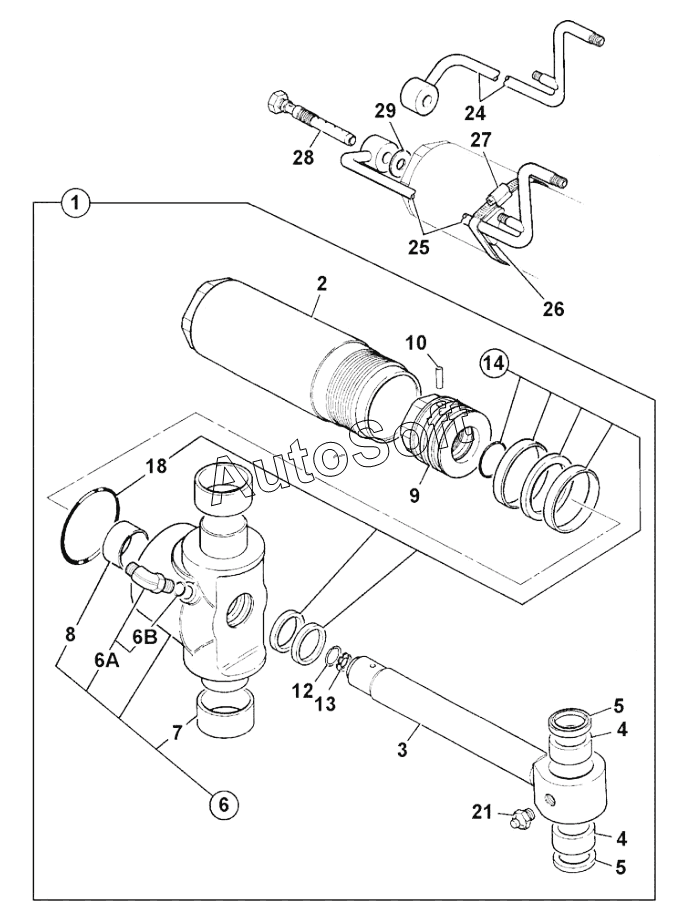

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). RAM, SLEW/SWING SIDESHIFT
1
1
2
2
3
4
4
5
5
6
6
6A
6A
6B
7
8
9
10
12
13
14
18
21
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Ram slew | |
| 1 | 5***6 | Ram slew | |
| 10 | 8***9 | Dowel | |
| 12 | 8***2 | Clip | |
| 13 | 5***7 | Plate orifice | |
| 14 | 9***2 | Kit seal | |
| 18 | 2***6 | O-Ring | |
| 2 | 5***1 | Cylinder slew/swing | |
| 2 | 5***5 | Cylinder slew/swing | |
| 21 | 1***1 | Nipple Grease | |
| 24 | 3***0 | Pipe left hand | |
| 25 | 3***9 | Pipe right hand | |
| 26 | 8***5 | Clamp pipe support | |
| 27 | 2***7 | Clip Worm Drive | |
| 28 | 5***6 | Restrictor banjo bolt | |
| 29 | 1***5 | Washer Bonded | |
| 3 | 5***8 | Rod piston Swing ram | |
| 4 | 8***7 | Bearing | |
| 5 | 8***0 | Seal pivot pin | |
| 6 | 5***0 | Kit-end cap | |
| 6 | 5***7 | Trunnion endcap assembly | |
| 6A | 8***8 | Adaptor elbow | |
| 6A | 8***6 | Adaptor | |
| 6B | 2***5 | O-Ring | |
| 7 | 8***7 | Bearing | |
| 8 | 8***3 | Bearing | |
| 9 | 5***9 | Piston head |
