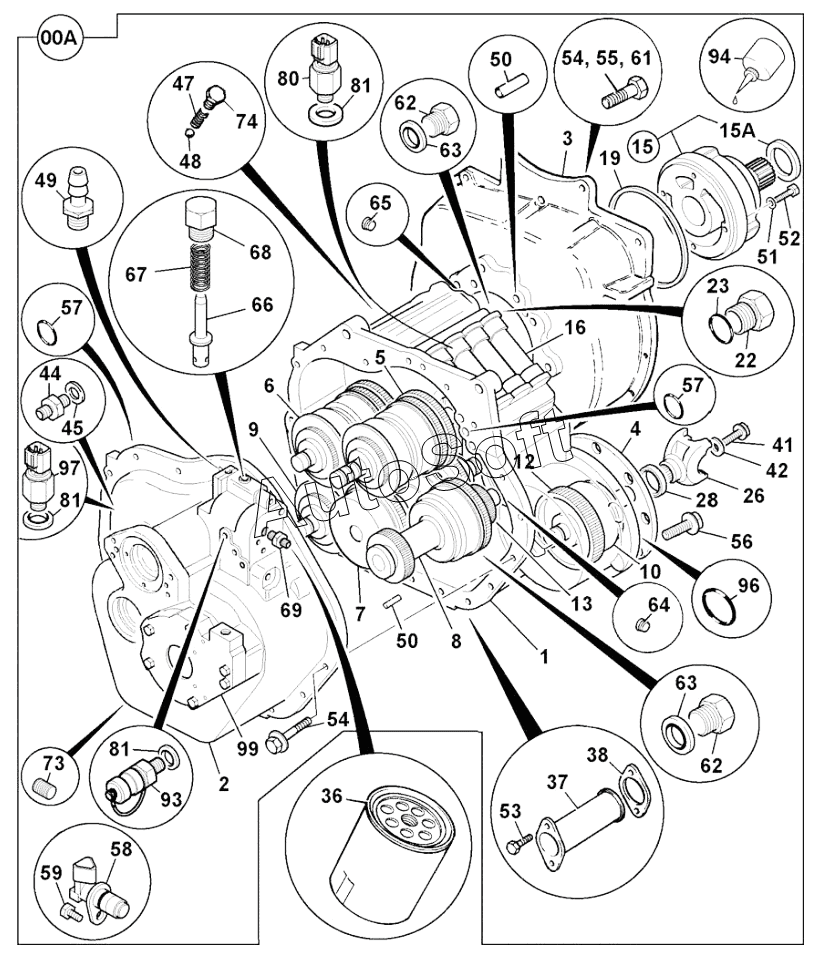

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). AWS, 6SP EXTERNAL COMPONENTS
1
2
3
4
5
6
7
8
9
10
12
13
15
15A
16
16
19
22
23
26
28
36
37
38
41
42
44
45
47
48
49
50
50
51
52
53
54
54
55
56
57
57
58
59
61
62
62
63
63
64
65
66
67
68
69
73
74
80
81
81
81
93
94
96
97
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Casing front | |
| 10 | 4***8 | Shaft assembly 4WD clutch | |
| 12 | 4***0 | Gear plate carrier | |
| 13 | 4***5 | Gear | |
| 15 | 2***2 | Pump Assembly Transmission | |
| 15A | 9***6 | Seal Transmission Pump | |
| 16 | 4***9 | Valve | |
| 16 | 4***2 | Valve assembly | |
| 19 | 8***1 | Seal Rear | |
| 2 | 4***3 | Casing rear | |
| 22 | 8***5 | Plug | |
| 23 | 1***5 | Washer Bonded | |
| 26 | 4***7 | Yoke Coupling | |
| 28 | 9***2 | Seal Triple Lip | |
| 3 | 4***4 | Housing flywheel | |
| 36 | 5***6 | Element transmission filter | |
| 37 | 3***0 | Strainer Suction | |
| 38 | 8***7 | Gasket | |
| 4 | 4***4 | Cover 4wd clutch | |
| 41 | 8***8 | Screw | |
| 42 | 8***3 | Washer | |
| 44 | 1***7 | Adapter | |
| 45 | 1***8 | Washer Bonded | |
| 47 | 8***2 | Spring | |
| 48 | 4***9 | Poppet | |
| 49 | 4***1 | Adapter | |
| 5 | 4***3 | Clutch assembly input | |
| 50 | 4***1 | Dowel | |
| 51 | 8***1 | Washer Copper | |
| 52 | 1***Z | Bolt | |
| 53 | 1***Z | Screw | |
| 54 | 1***1 | Screw | |
| 55 | 1***9 | Screw | |
| 56 | 1***8 | Bolt | |
| 57 | 8***8 | O-Ring | |
| 58 | 7***3 | Sensor Engine/Transmission Speed. | |
| 59 | 1***Z | Screw | |
| 6 | 4***6 | Clutch reverser assembly | |
| 61 | 1***3 | Bolt | |
| 62 | 8***7 | Plug Filler | |
| 63 | 1***1 | Washer Bonded | |
| 64 | 8***1 | Plug | |
| 65 | 8***3 | Plug | |
| 66 | 4***6 | Spool PMV | |
| 67 | 8***9 | Spring solenoid PMV | |
| 68 | 8***8 | Plug PMV | |
| 69 | 8***4 | Adapter | |
| 7 | 4***7 | Clutch mainshaft assembly | |
| 73 | 8***2 | Plug Taper | |
| 74 | 8***1 | Plug | |
| 8 | 4***8 | Clutch layshaft | |
| 80 | 7***6 | Switch Oil Pressure | |
| 81 | 1***1 | Washer Bonded | |
| 9 | 4***9 | Clutch assembly | |
| 93 | 4***0 | Adapter Pressure Test | |
| 94 | 4***2 | Gasket Multigasket | |
| 96 | 8***4 | O-Ring | |
| 97 | 7***7 | Switch oil temperature | |
| 99 | 4***0 | Brake assembly, park | |
| A | 4***0 | Gearbox assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
