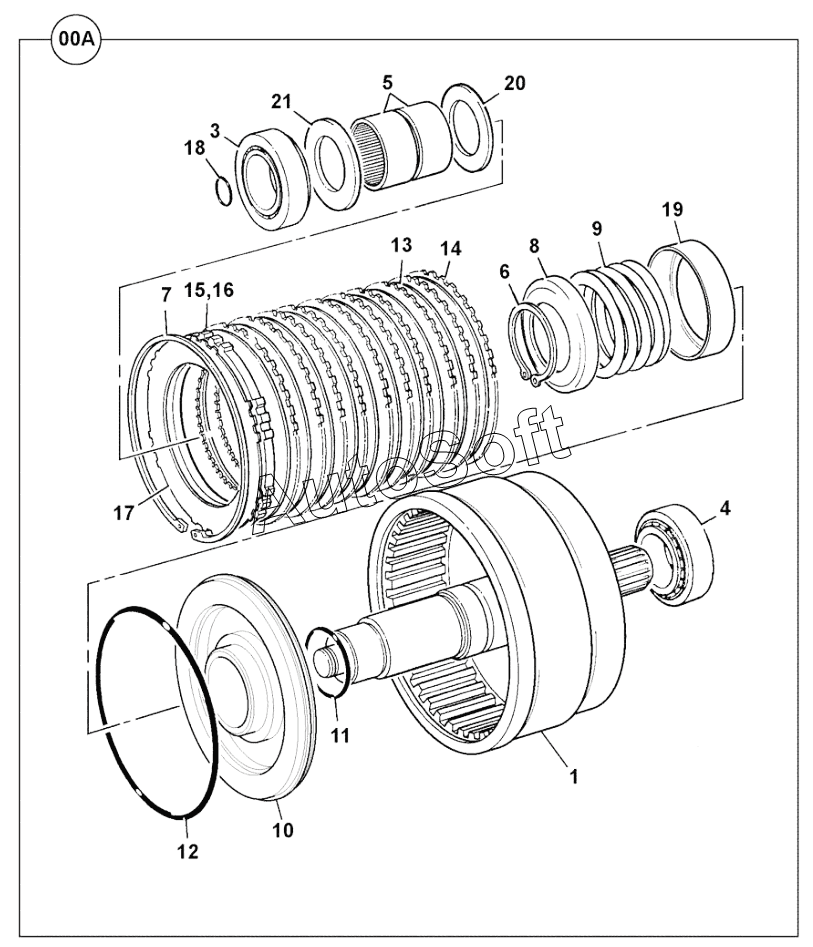

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). SHAFT ASSEMBLY 4WD CLUTCH
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Housing 4WD clutch | |
| 10 | 4***6 | Piston | |
| 11 | 8***4 | O-Ring | |
| 12 | 8***1 | O-Ring | |
| 13 | 3***0 | Plate friction, clutch | |
| 14 | 3***6 | Plate counter, clutch | |
| 15 | 3***0 | Plate pressure, clutch | |
| 16 | 3***7 | Plate Pressure | |
| 17 | 3***9 | Plate Shim | |
| 18 | 9***0 | Seal ring | |
| 19 | 3***8 | Plate Oil Baffle | |
| 20 | 4***2 | Washer thrust | |
| 21 | 8***4 | Washer Thrust | |
| 3 | 9***1 | Bearing Taper Roll | |
| 4 | 9***3 | Bearing | |
| 5 | 9***0 | Bearing needle roller | |
| 6 | 8***3 | Circlip | |
| 7 | 8***6 | Circlip internal | |
| 8 | 4***3 | Spring retaining | |
| 9 | 8***5 | Spring | |
| A | 4***8 | Shaft assembly 4WD clutch |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
