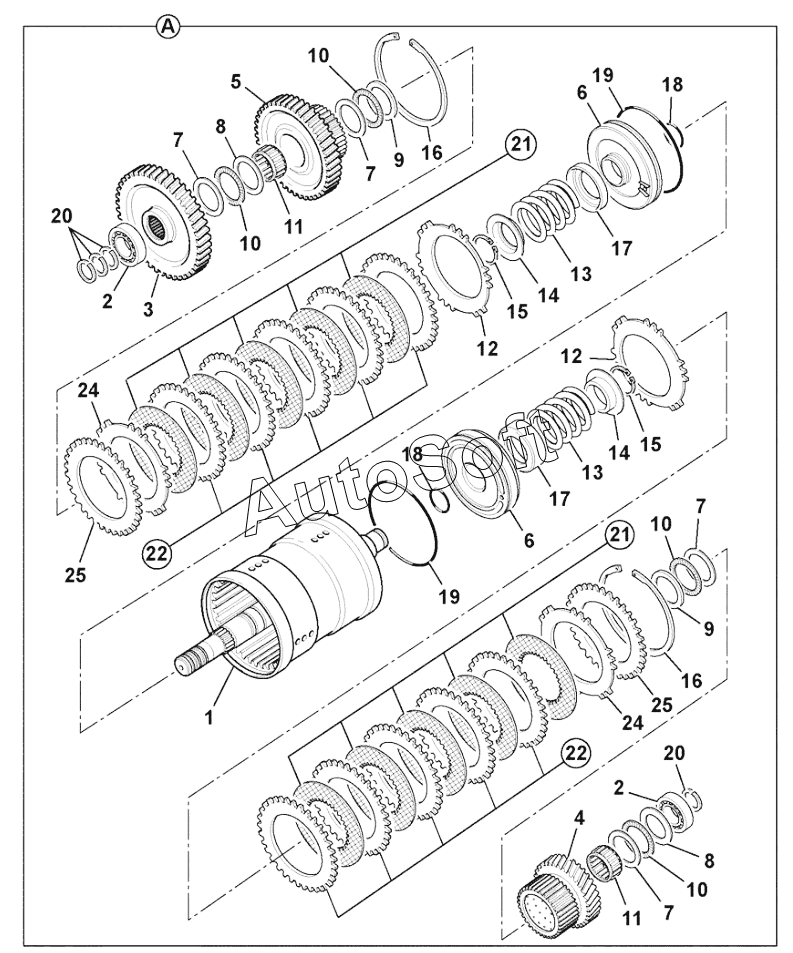

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). SHAFT ASSEMBLY REVERSER CLUTCH
A
1
2
2
3
4
5
6
6
7
7
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
24
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Housing reverser clutch 4 speed | |
| 10 | 9***0 | Bearing Thrust | |
| 11 | 9***0 | Bearing Needle Roller | |
| 12 | 8***5 | Disc Spring, Spline | |
| 13 | 8***5 | Spring | |
| 14 | 4***3 | Spring retaining | |
| 15 | 8***3 | Circlip | |
| 16 | 8***6 | Circlip internal | |
| 17 | 3***8 | Plate Oil Baffle | |
| 18 | 8***4 | O-Ring | |
| 19 | 8***1 | O-Ring | |
| 2 | 9***1 | Bearing Taper Roll | |
| 20 | 9***0 | Seal Ring | |
| 21 | 3***0 | Plate friction, clutch | |
| 22 | 3***6 | Plate counter, clutch | |
| 24 | 3***7 | Plate Pressure | |
| 24 | 3***0 | Plate pressure, clutch | |
| 25 | 3***9 | Plate Shim | |
| 3 | 4***1 | Gear reverser | |
| 4 | 4***2 | Housing plate carrier | |
| 5 | 4***3 | Housing plate carrier | |
| 6 | 4***8 | Piston clutch | |
| 7 | 4***8 | Washer Thrust | |
| 8 | 8***7 | Washer Thrust | |
| 9 | 4***3 | Washer Thrust | |
| A | 4***3 | Clutch reverser assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
