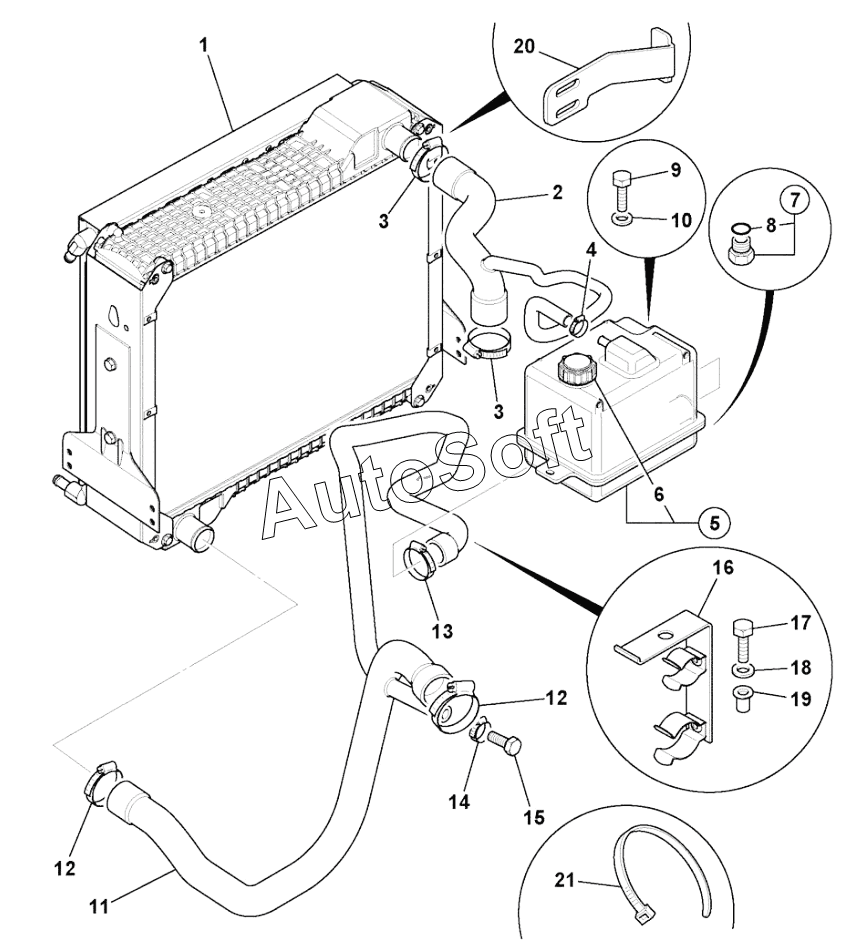

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). RADIATOR & HOSES AWS BUILDS T2
11
21
20
19
18
17
16
15
14
13
12
12
1
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Cooler assembly | |
| 2 | 8***2 | Hose radiator top AWS | |
| 3 | 2***1 | Clip Worm Drive | |
| 4 | 2***5 | Clip Worm Drive | |
| 5 | 1***9 | Tank expansion for sensor assembly | |
| 6 | 4***3 | Cap Expansion Bottle | |
| 7 | 8***2 | Plug | |
| 8 | 2***4 | O-Ring | |
| 9 | 1***Z | Setscrew | |
| 10 | 1***Z | Washer | |
| 11 | 8***8 | Hose radiator bottom AWS | |
| 12 | 2***2 | Clip Jubilee | |
| 13 | 2***0 | Clip jubilee | |
| 14 | 2***6 | Clip Jubilee | |
| 15 | 1***Z | Bolt | |
| 16 | 1***8 | Guide hose | |
| 17 | 1***Z | Setscrew | |
| 18 | 1***Z | Washer | |
| 19 | 8***2 | Nut | |
| 20 | 3***7 | Bracket hose support | |
| 21 | 8***4 | Tie Cable |
