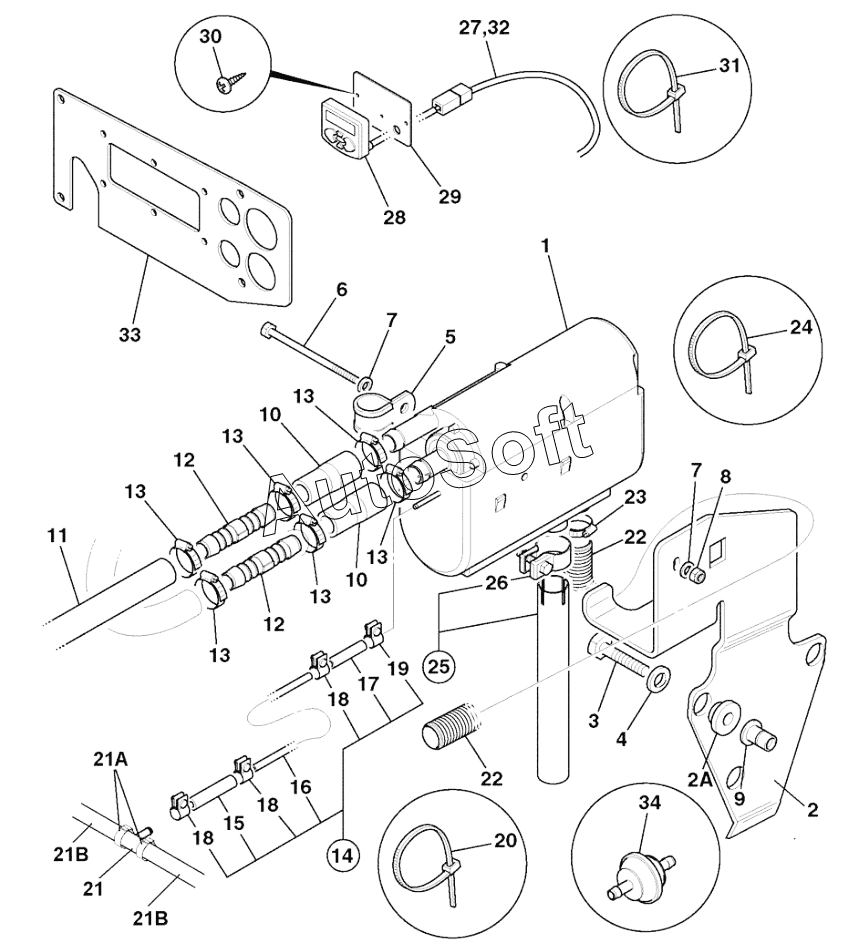

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). ENGINE HEATER FUEL/WATER COLD CLIMATE INSTALLATION, PLASTIC TANK (From: M1349344 , To:)
1
2
2A
3
4
5
6
7
7
8
9
10
10
11
12
12
13
13
13
13
13
13
14
15
16
17
18
18
18
19
20
21
21A
21B
21B
22
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Heater fuel/water | |
| 10 | 8***5 | Hose reducing | |
| 11 | 6***0 | Hose | |
| 12 | 6***6 | Adaptor Hose Connector | |
| 13 | 2***6 | Clip Jubilee | |
| 14 | 1***9 | Kit fuel pipes cold start heater | |
| 15 | 8***6 | Hose fuel | |
| 16 | 3***8 | Hose fuel | |
| 17 | 8***7 | Hose fuel reducer | |
| 18 | 8***2 | Clamp fuel hose | |
| 19 | 8***7 | Clamp fuel hose | |
| 2 | 3***1 | Bracket heater mounting | |
| 20 | 8***4 | Tie Cable | |
| 21 | 3***2 | Adapter tee | |
| 21A | 3***2 | Hose clamp | |
| 21B | F***d | Fuel feed hose from tank | |
| 22 | 3***2 | Pipe air combustion | |
| 23 | 2***6 | Clip Jubilee | |
| 24 | 8***4 | Tie Cable | |
| 25 | 1***6 | Kit-exhaust pipe | |
| 26 | 8***3 | Clamp exhaust | |
| 27 | 7***3 | Harness heater chassis eberspacher | |
| 28 | 7***3 | Timer heater | |
| 29 | 3***9 | Plate timer mounting | |
| 2A | 1***6 | Mounting Resilient | |
| 3 | 1***Z | Bolt | |
| 30 | 8***3 | Screw | |
| 31 | 8***4 | Tie Cable | |
| 32 | 7***4 | Harness heater cab eberspacher | |
| 33 | 3***1 | Plate connector | |
| 34 | 3***5 | Filter fuel | |
| 4 | 1***Z | Washer | |
| 5 | 8***7 | Clip P-Clip | |
| 6 | 1***Z | Bolt | |
| 7 | 1***Z | Washer | |
| 8 | 1***Z | Nut Self Lock | |
| 9 | 8***9 | Nut Rrivet |
