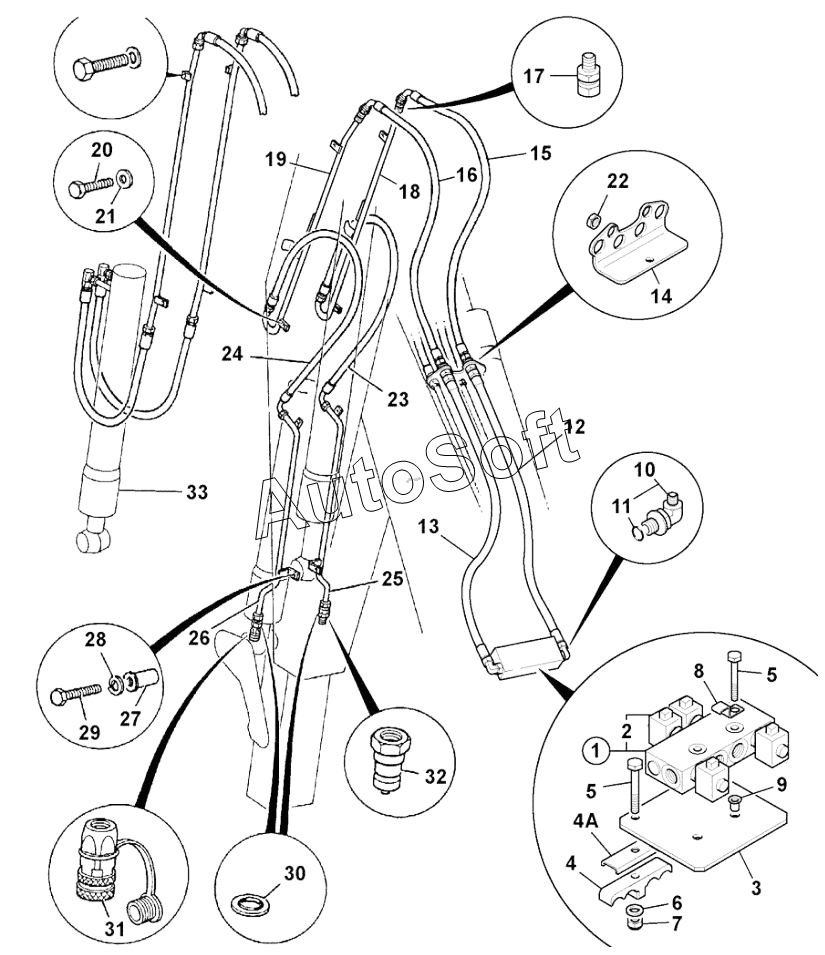

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). CIRCUIT, JAW BUCKET EXTRADIG DIPPER 1400
1
2
3
4
4A
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
18
18
18
19
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Valve solenoid assembly jaw changeover | |
| 10 | 8***8 | Adapter | |
| 11 | 2***7 | O-Ring | |
| 12 | 6***4 | Hose | |
| 13 | 6***4 | Hose | |
| 14 | 3***4 | Plate adapter | |
| 14 | 3***4 | Plate hose support | |
| 15 | 6***1 | Hose | |
| 16 | 6***1 | Hose | |
| 17 | 8***2 | Adapter M/F | |
| 18 | 1***6 | Pipe left hand | |
| 18 | 1***8 | Pipe assembly | |
| 18 | 1***4 | Pipe assembly, two pipes | |
| 18 | 3***2 | Pipe LH extdip/jaw | |
| 18 | 3***3 | Pipe LH extdip/jaw double pipe | |
| 19 | 1***5 | Pipe | |
| 19 | 1***7 | Pipe assembly | |
| 19 | 1***6 | Pipe assembly, two pipes | |
| 19 | 3***3 | Pipe RH extdip/jaw | |
| 19 | 3***6 | Pipe RH extdip/jaw double pipe | |
| 2 | 7***7 | Coil | |
| 20 | 1***Z | Setscrew | |
| 21 | 1***Z | Washer | |
| 22 | 1***Z | Nut backing | |
| 23 | 6***0 | Hose | |
| 24 | 6***0 | Hose | |
| 25 | 1***3 | Pipe LH feed pipe inner dipper | |
| 26 | 1***2 | Pipe RH feed pipe inner dipper | |
| 27 | 8***2 | Nut | |
| 28 | 1***Z | Washer | |
| 29 | 1***Z | Setscrew | |
| 3 | 3***6 | Plate mounting change over valve | |
| 30 | 1***8 | Washer Bonded | |
| 31 | 4***8 | Coupling | |
| 32 | 4***8 | Coupling male | |
| 35 | 8***2 | Cap flip top protection | |
| 36 | 8***9 | Cap Plastic protection | |
| 37 | 8***3 | Tie cable Double Head | |
| 4 | 1***6 | Clamp | |
| 4A | 1***6 | Plate Clamp Stiffener | |
| 5 | 1***Z | Bolt | |
| 6 | 1***Z | Washer | |
| 7 | 1***Z | Nut lock | |
| 8 | 1***9 | Clip S | |
| 9 | 8***9 | Nut Rrivet |
