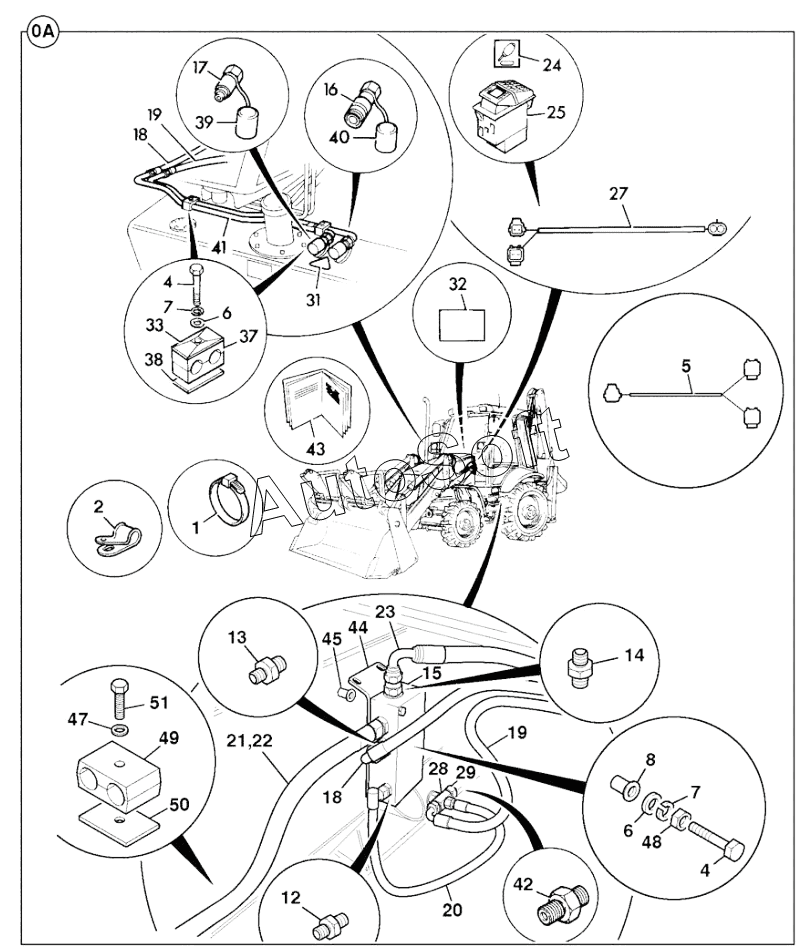

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). CIRCUIT, AUXILIARY HAND HELD TOOLS GEAR PUMP (From: , To: M1344633)
1
2
4
4
5
6
6
7
7
8
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
27
28
29
31
32
33
37
38
39
40
41
42
43
44
45
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Tie Cable | |
| 12 | 1***0 | Adaptor | |
| 13 | 1***3 | Adaptor | |
| 14 | 8***7 | Adaptor | |
| 15 | 2***8 | Valve Assembly Flow Regulator HTC | |
| 16 | 4***9 | Coupling Female | |
| 17 | 4***0 | Coupling Quick Release | |
| 18 | 6***0 | Hose | |
| 19 | 6***0 | Hose | |
| 2 | 1***0 | Bracket packhard retaining | |
| 20 | 6***2 | Hose | |
| 21 | 6***0 | Hose | |
| 21A | 8***7 | Elbow | |
| 22 | 6***0 | Hose | |
| 23 | 6***0 | Hose | |
| 24 | 7***6 | Insert switch | |
| 25 | 7***2 | Switch Panel | |
| 27 | 7***6 | Harness HTC solenoid | |
| 28 | 8***7 | Adapter | |
| 29 | 8***3 | Cap blanking | |
| 3 | 2***6 | O-Ring supplied with adapters | |
| 31 | 8***5 | Decal BHTMA, class C | |
| 32 | 8***2 | Decal warning | |
| 33 | 8***9 | Plate Cover | |
| 37 | 8***4 | Clamp | |
| 38 | 8***5 | Base | |
| 39 | 8***9 | Cap Plastic protection | |
| 4 | 1***Z | Bolt | |
| 40 | 9***2 | Cap coupling dust cover | |
| 41 | 3***3 | Pipe HTC | |
| 42 | 8***3 | Adapter straight | |
| 43 | 9***5 | Kit fitting instruction HTC Gear pump | |
| 44 | 3***6 | Bracket mounting | |
| 45 | 8***9 | Nut Rrivet | |
| 46 | 1***Z | Bolt | |
| 47 | 1***Z | Washer | |
| 48 | 1***Z | Nut | |
| 49 | 8***1 | Clamp Pair | |
| 5 | 7***8 | Harness HTC & Q/H switch | |
| 50 | 8***6 | Plate Clamp | |
| 51 | 1***Z | Bolt | |
| 52 | 3***9 | Spacer | |
| 6 | 1***Z | Washer | |
| 7 | 1***Z | Washer | |
| 8 | 8***4 | Nut Rivet | |
| A | 9***3 | Kit installation hand held tools |
