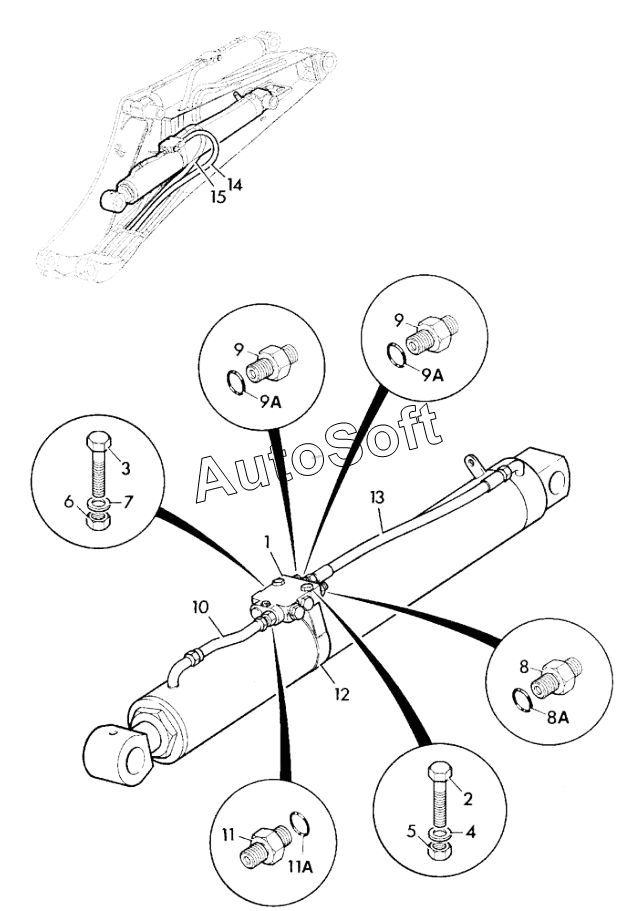

Каталог запасных частей к технике: JCB-3CX Super (Часть 2) (2015). CIRCUIT, HBCV BOOM RAM GEAR PUMP
9
9
15
14
13
12
12
12
11
10
10
10
1
8
7
6
5
4
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Valve hose burst check boom ram | |
| 1 | 3***7 | Valve hose burst check boom ram | |
| 1 | 3***3 | Valve lockout boom ram | |
| 2 | 1***Z | Bolt Star Drive | |
| 3 | 1***Z | Nut Self Lock | |
| 4 | 1***Z | Nut | |
| 4 | 8***4 | Nut U | |
| 5 | 1***Z | Washer | |
| 6 | 1***Z | Bolt | |
| 7 | 1***Z | Washer | |
| 8 | 1***5 | Adapter | |
| 9 | 1***7 | Adapter | |
| 10 | 1***0 | Pipe boom ram hbcv | |
| 10 | 6***1 | Pipe boom ram H.B.P VALVE | |
| 10 | 6***7 | Pipe ram H B P valve | |
| 11 | 8***1 | Adapter | |
| 12 | 1***7 | Bracket valve mounting | |
| 12 | 1***8 | Bracket valve mounting | |
| 12 | 1***4 | Bracket valve mounting | |
| 13 | 6***0 | Hose | |
| 14 | 6***0 | Hose | |
| 15 | 6***0 | Hose |
