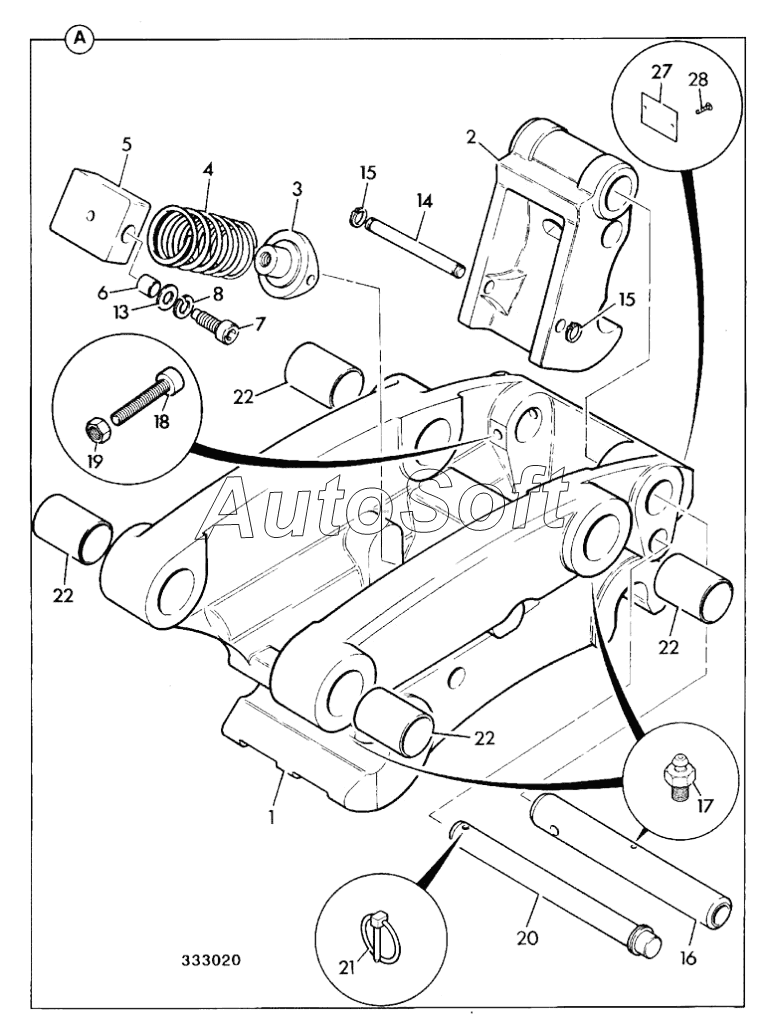

Каталог запасных частей к технике: JCB 4CX (2015). QUICKHITCH ATTACHMENT BACKHOE
1
2
3
4
5
6
7
8
13
14
15
15
16
17
18
19
20
21
22
22
22
22
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***h | Body Quickhitch | |
| 13 | 1***Z | Washer | |
| 14 | 1***2 | Pin Pivot | |
| 15 | 8***4 | Circlip | |
| 16 | 8***8 | Pin Pivot | |
| 17 | 1***1 | Nipple Grease | |
| 18 | 1***Z | Capscrew | |
| 19 | 1***Z | Nut lock | |
| 2 | 1***7 | Latch | |
| 20 | 1***3 | Pin Lock | |
| 21 | 8***0 | Pin linch | |
| 22 | 8***2 | Bearing | |
| 27 | 1***1 | Plate | |
| 28 | 8***2 | Screw Hammer Drive | |
| 3 | 1***2 | Pivot Quickhitch | |
| 4 | 8***3 | Spring Off-pins Quichhitch | |
| 5 | 1***3 | Block Trunnion | |
| 6 | 8***7 | Bush | |
| 7 | 1***1 | Bolt Trunnion | |
| 8 | 1***Z | Washer | |
| A | 9***3 | Quickhitch Mechanical |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
