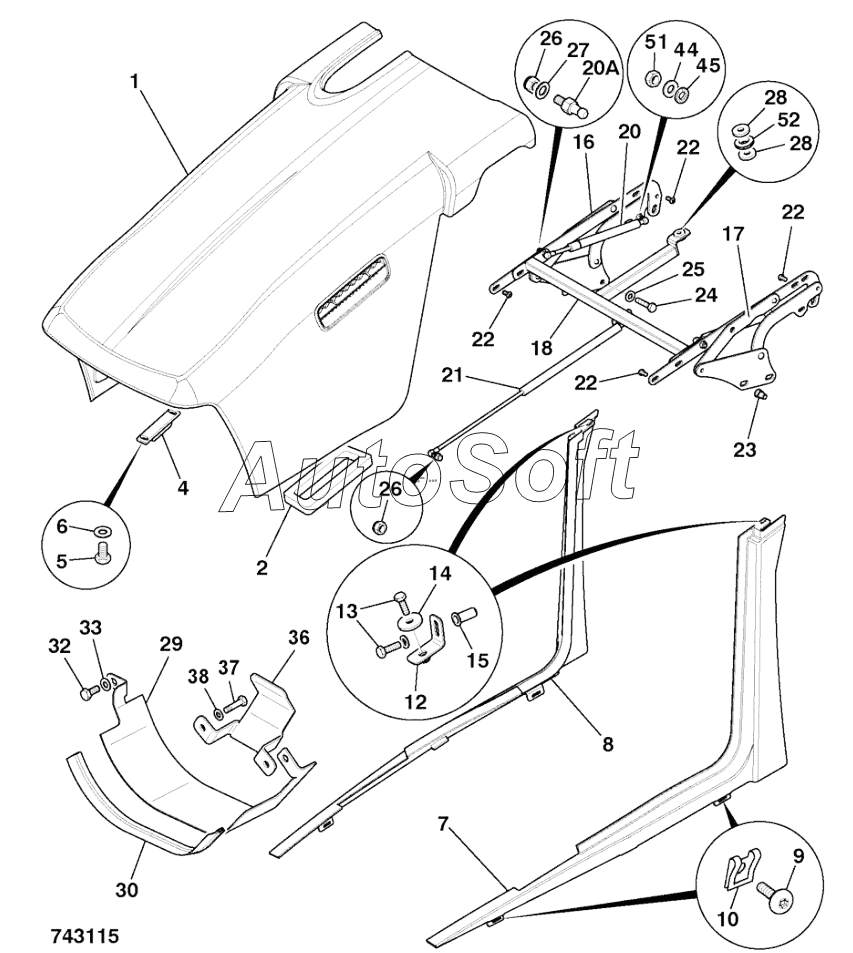

Каталог запасных частей к технике: JCB 4CX (2015). BONNET ASSEMBLY 4WS (From: M0978811, To: M1328630)
1
1
1
1
2
4
5
6
7
8
9
10
12
13
14
15
16
17
18
20
20
20
20
21
21
21
21
22
22
22
22
23
24
25
26
26
27
28
28
29
30
32
33
36
37
38
44
45
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Bonnet | |
| 1 | 3***9 | Bonnet | |
| 10 | 8***5 | Retainer dmUdm nut | |
| 12 | 3***8 | Bracket upper rail | |
| 13 | 1***Z | Setscrew | |
| 14 | 8***0 | Washer | |
| 15 | 8***0 | Nut rivet | |
| 16 | 1***3 | Hinge bonnet | |
| 17 | 1***2 | Hinge bonnet | |
| 18 | 3***2 | Hinge torsion beam | |
| 1A | 1***7 | Vent assembly air induction | |
| 1B | 1***Z | Screw | |
| 2 | 9***1 | Gasket air intake | |
| 20 | 3***5 | Strut gas | |
| 20 | 3***7 | Strut gas | |
| 20A | 3***1 | Ball fitting | |
| 21 | 3***6 | Strut gas | |
| 21 | 3***5 | Strut gas | |
| 22 | 8***4 | Screw | |
| 23 | 8***9 | Nut Rrivet | |
| 24 | 1***Z | Setscrew | |
| 25 | 1***Z | Washer | |
| 26 | 1***Z | Nut Lock | |
| 27 | 1***Z | Washer | |
| 28 | 8***9 | Washer | |
| 29 | 3***3 | Plate air deflector | |
| 30 | 9***0 | Strip sealing | |
| 32 | 1***Z | Setscrew | |
| 33 | 1***Z | Washer | |
| 36 | 3***1 | Guard bottom hose | |
| 37 | 1***Z | Setscrew | |
| 38 | 1***Z | Washer | |
| 4 | 3***1 | Catch bonnet | |
| 44 | 1***Z | Washer Locking | |
| 45 | 1***Z | Nut Thin | |
| 5 | 1***Z | Screw Hexagon | |
| 51 | 1***Z | Nut Standard | |
| 52 | 2***4 | Grommet | |
| 6 | 1***Z | Washer | |
| 7 | 3***6 | Rail bonnet left hand Aws | |
| 8 | 3***7 | Rail bonnet right hand Aws | |
| 9 | 8***8 | Screw |
