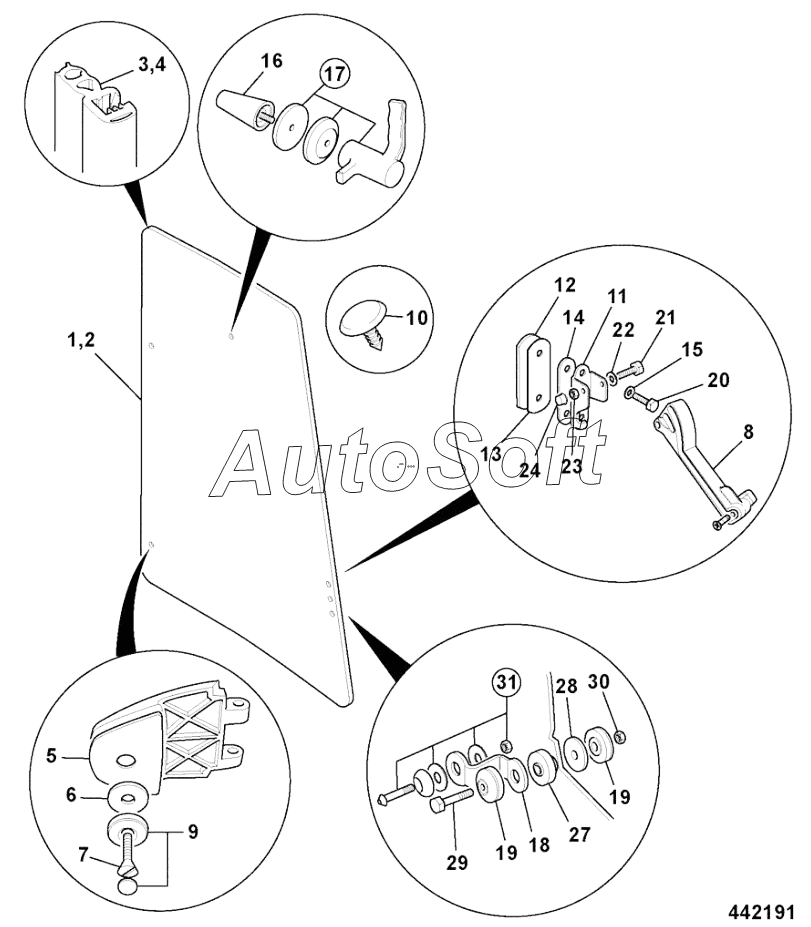

Каталог запасных частей к технике: JCB 4CX (2015). WINDOW, SIDE FLAT GLASS
24
17
17
17
17
18
19
19
20
21
22
23
16
25
25
25
25
26
27
28
29
30
31
10
2
3
4
5
6
7
8
9
1
11
11
11
11
12
12
12
12
13
13
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Glass Left side window flat | |
| 2 | 8***9 | Glass right side window flat | |
| 3 | 3***0 | Seal rear window lefthand flat glass | |
| 4 | 3***2 | Seal rear window right hand flat glass | |
| 5 | 8***7 | Gasket window-hinge 3cx cab | |
| 6 | 8***3 | Gasket window, cab | |
| 7 | 8***9 | Capscrew M8 x 25mm | |
| 8 | 3***2 | Handle Side Window | |
| 9 | 3***4 | Cap plastic door hinges | |
| 10 | 8***1 | Plug blanking | |
| 11 | 3***0 | Bracket Left, stay mounting cab window | |
| 11 | 3***1 | Bracket right, stay mounting cab window | |
| 12 | 3***6 | Moulding plastic, outer clamp window | |
| 12 | 3***4 | Plate metal, outer clamp window | |
| 13 | 8***8 | Gasket outer clamp, window | |
| 13 | 8***4 | Gasket outer clamp, window | |
| 14 | 8***9 | Gasket inner clamp, window | |
| 15 | 8***9 | Washer | |
| 16 | 3***8 | Buffer window | |
| 17 | 3***4 | Handle left, upper, locking window | |
| 17 | 3***6 | Handle right, upper, locking window | |
| 18 | 3***0 | Bracket mounting, lockback cab | |
| 19 | 1***6 | Cap | |
| 20 | 8***0 | Screw Set Screw | |
| 21 | 1***Z | Bolt | |
| 22 | 1***Z | Washer | |
| 23 | 1***Z | Nut Self Lock | |
| 24 | 8***4 | Cap Nut | |
| 25 | 8***0 | Screw socket | |
| 25 | 8***3 | Screw socket | |
| 26 | 8***2 | Nut Lock | |
| 27 | 8***3 | Gasket window, black | |
| 28 | 8***9 | Gasket window stop 3cx cab | |
| 29 | 1***Z | Setscrew | |
| 30 | 1***Z | Nut | |
| 31 | 3***1 | Catch Window Lockback |
