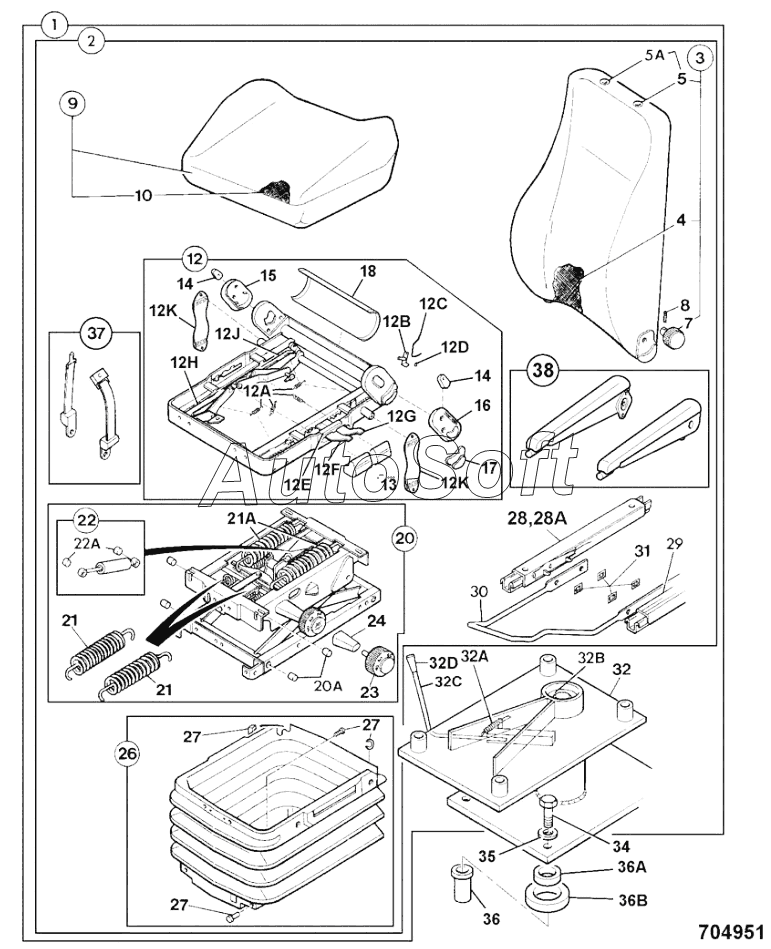

Каталог запасных частей к технике: JCB 4CX (2015). SEAT, SUSPENSION
31
21
21
22
23
24
26
27
27
27
28
29
30
20
32
34
35
36
37
38
39
1
1
1
1
1
1
2
3
4
5
7
8
9
10
12
1
1
1
13
13
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Seat assy, suspen cloth armrest & lumbar | |
| 1 | 1***4 | Seat assy, suspen. cloth without armrests | |
| 1 | 1***5 | Seat assy, suspen.vinyl without armrests | |
| 10 | 4***1 | Cover seat base, cloth | |
| 10A | 4***2 | Clip | |
| 12 | 4***6 | Frame seat base | |
| 12A | 4***5 | Kit-spring 2 lever height rise | |
| 12B | 4***6 | Handle squab | |
| 12C | 4***7 | Spring squab handle | |
| 12D | 4***8 | Circlip height adjuster | |
| 12E | 4***1 | Clip black cushion frame | |
| 12F | 4***2 | Handle height adjustment front | |
| 12G | 4***3 | Handle height adjustment rear | |
| 12H | 4***4 | Adjuster height | |
| 12J | 4***5 | Adjuster height rear | |
| 13 | 4***4 | Handle grip front | |
| 13 | 4***5 | Handle grip rear | |
| 14 | 4***8 | Cap side plate | |
| 15 | 4***9 | Cover slave right hand sideplate | |
| 16 | 4***0 | Cover upper left hand sideplate | |
| 17 | 4***6 | Handle grip, squab recline | |
| 18 | 4***2 | Plate cushion frame back | |
| 2 | 4***9 | Seat mech.suspn. cloth | |
| 20 | 4***7 | Kit -suspension unit | |
| 20A | 4***6 | Kit-bush bolt | |
| 21 | 4***0 | Spring | |
| 21A | 4***2 | Spring tension | |
| 22 | 4***8 | Damper Seat | |
| 22A | 4***5 | Bush shock absorber | |
| 23 | 4***6 | Knob, suspension adjust | |
| 24 | 4***8 | Bracket support, handwheel | |
| 26 | 4***4 | Kit-bellows | |
| 27 | 4***6 | Kit bellow fixings | |
| 28 | 4***0 | Slide seat, right hand | |
| 28A | 1***Z | Setscrew | |
| 28A | 1***Z | Capscrew | |
| 28A | 4***7 | Bolt | |
| 29 | 4***9 | Slide left hand | |
| 3 | 4***3 | Cushion squab assy, cloth | |
| 30 | 4***1 | Handle slide | |
| 31 | 4***5 | Clip slide rail | |
| 32 | 4***2 | Pedestal assembly | |
| 32A | 8***6 | Spring | |
| 32B | 4***3 | Kit-nut & bolt pedestal swivel | |
| 32C | 4***4 | Handle assembly | |
| 32D | 4***5 | Handle grip | |
| 32E | 4***5 | Washer thrust, in pedestal base | |
| 34 | 1***Z | Bolt | |
| 35 | 1***Z | Washer lock | |
| 36 | 8***5 | Nut | |
| 36A | 3***9 | Spacer inner seat mounting | |
| 36B | 8***1 | Spacer outer seat mounting | |
| 37 | 4***0 | Kit-seat belt 50dm long | |
| 38 | 4***6 | Kit-armrest pair | |
| 39 | 4***7 | Kit-headrest restraint | |
| 4 | 4***4 | Cover squab assy, cloth | |
| 4A | 4***2 | Clip | |
| 5 | 4***0 | Plug Headrest | |
| 5A | 4***3 | Clip headrest | |
| 7 | 4***9 | Knob adjuster | |
| 8 | 4***1 | Pin tension | |
| 9 | 4***0 | Cushion seat, cloth |
