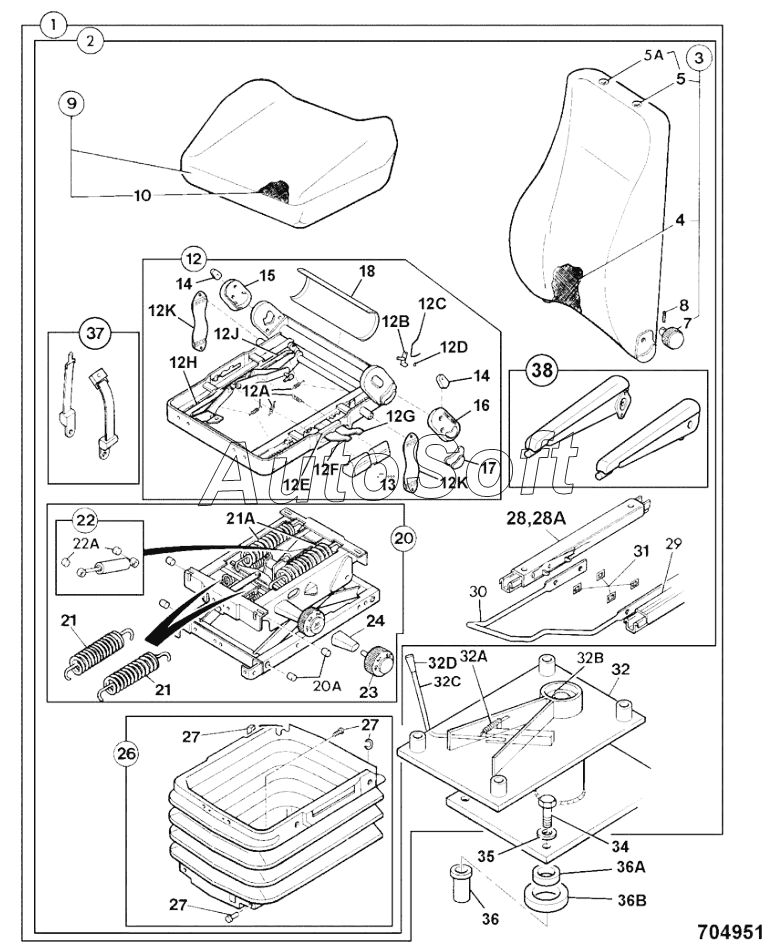

Каталог запасных частей к технике: JCB 4CX (2015). SEAT, SUSPENSION 5000 LB
28
27
27
27
26
24
23
29
22
21
21
20
18
39
38
37
36
35
34
17
32
31
30
10
10
10
10
9
9
9
9
8
7
5
4
4
4
4
3
3
3
3
2
2
2
2
1
1
16
15
14
14
13
13
13
13
1
1
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Seat assy, suspen. cloth 5000lb Cloth | |
| 1 | 1***6 | Seat assy, suspen. vinyl 5000lb Vinyl | |
| 10 | 4***2 | Cover seat cushion, vinyl | |
| 10 | 4***1 | Cover seat base, cloth | |
| 10A | 4***2 | Clip | |
| 12 | 4***6 | Frame seat base | |
| 12A | 4***5 | Kit-spring 2 lever height rise | |
| 12B | 4***6 | Handle squab | |
| 12C | 4***7 | Spring squab handle | |
| 12D | 4***8 | Circlip height adjuster | |
| 12E | 4***1 | Clip black cushion frame | |
| 12F | 4***2 | Handle height adjustment front | |
| 12G | 4***3 | Handle height adjustment rear | |
| 12H | 4***4 | Adjuster height | |
| 12J | 4***5 | Adjuster height rear | |
| 12K | 4***6 | Strap suspension unit | |
| 13 | 4***4 | Handle grip front | |
| 13 | 4***5 | Handle grip rear | |
| 14 | 4***8 | Cap side plate | |
| 15 | 4***9 | Cover slave right hand sideplate | |
| 16 | 4***0 | Cover upper left hand sideplate | |
| 17 | 4***6 | Handle grip, squab recline | |
| 18 | 4***2 | Plate cushion frame back | |
| 2 | 4***2 | Seat 5000lb suspension cloth | |
| 2 | 4***3 | Seat 5000lb suspension vinyl | |
| 20 | 4***5 | Kit -suspension unit 5000lb | |
| 20A | 4***6 | Kit bush + bolt 5000lb suspension | |
| 21 | 4***0 | Spring | |
| 21A | 4***2 | Spring tension | |
| 22 | 4***2 | Damper | |
| 22A | 4***5 | Bush shock absorber | |
| 22B | 4***0 | Bolt | |
| 22C | 4***8 | Nut | |
| 23 | 4***6 | Knob, suspension adjust | |
| 24 | 4***8 | Bracket support, handwheel | |
| 26 | 4***4 | Kit-bellows | |
| 27 | 4***6 | Kit bellow fixings | |
| 28 | 4***0 | Slide seat, right hand | |
| 28A | 1***Z | Setscrew | |
| 28A | 1***Z | Capscrew | |
| 28A | 4***7 | Bolt | |
| 29 | 4***9 | Slide left hand | |
| 3 | 4***3 | Cushion squab assy, cloth | |
| 3 | 4***4 | Cushion squab assembly, vinyl | |
| 30 | 4***1 | Handle slide | |
| 31 | 4***5 | Clip slide rail | |
| 32 | 4***2 | Pedestal assembly | |
| 32A | 8***6 | Spring | |
| 32B | 4***3 | Kit-nut & bolt pedestal swivel | |
| 32C | 4***4 | Handle assembly | |
| 32D | 4***5 | Handle grip | |
| 32E | 4***5 | Washer thrust, in pedestal base | |
| 34 | 1***Z | Bolt | |
| 35 | 1***Z | Washer lock | |
| 36 | 8***5 | Nut | |
| 36A | 3***9 | Spacer inner seat mounting | |
| 36B | 8***1 | Spacer outer seat mounting | |
| 37 | 4***0 | Kit-seat belt 50dm long | |
| 38 | 4***6 | Kit-armrest pair | |
| 39 | 4***7 | Kit-headrest restraint | |
| 4 | 4***7 | Cover Seat, vinyl | |
| 4 | 4***4 | Cover squab assy, cloth | |
| 4A | 4***2 | Clip | |
| 5 | 4***0 | Plug Headrest | |
| 5A | 4***3 | Clip headrest | |
| 7 | 4***9 | Knob adjuster | |
| 8 | 4***1 | Pin tension | |
| 9 | 4***8 | Cushion seat assy Vinyl high back | |
| 9 | 4***0 | Cushion seat, cloth |
