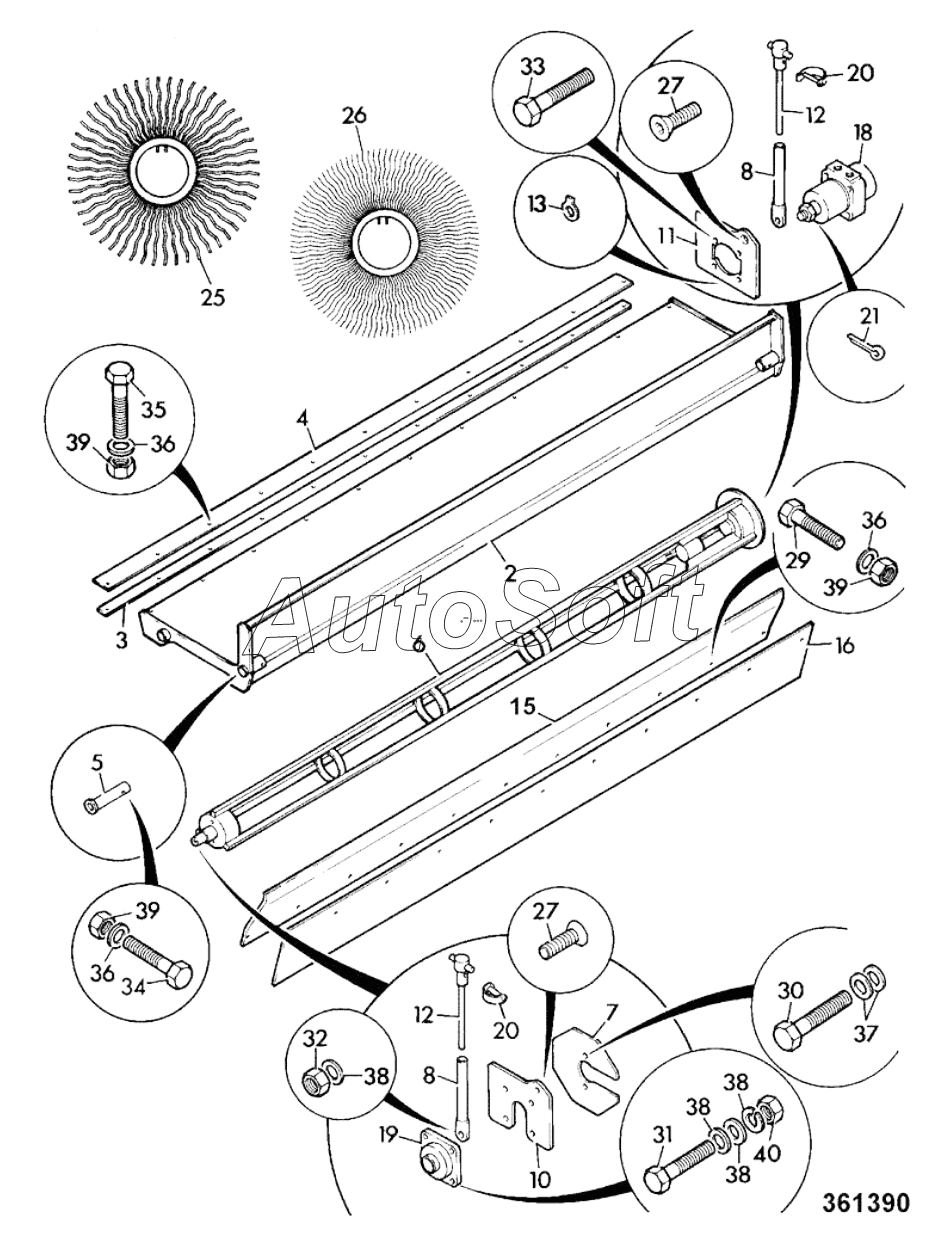

Каталог запасных частей к технике: JCB 4CX (2015). SWEEPER COLLECTOR BRUSH CORE ASSEMBLY
25
26
27
27
29
30
31
21
32
33
34
35
12
12
3
4
5
6
7
8
8
10
10
10
10
11
11
11
11
2
15
16
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 3***6 | Plate bearing mounting left hand | |
| 10 | 3***4 | Plate bearing mounting right hand | |
| 11 | 3***7 | Plate motor mounting left hand | |
| 11 | 3***5 | Plate motor mounting right hand | |
| 12 | 3***7 | Adjuster top | |
| 15 | 3***9 | Plate Skirt Bracket | |
| 16 | 3***0 | Strip front skirt - Rubber | |
| 18 | 2***5 | Motor hydraulic brush | |
| 18A | 2***7 | Kit-seal Sweeper motor | |
| 18B | 2***6 | Key drive | |
| 18C | 2***7 | Nut | |
| 18D | 2***8 | Washer | |
| 19 | 9***0 | Bearing Brush Shaft | |
| 2 | 3***7 | Hopper 8ft sweeper | |
| 20 | 8***8 | Clip spring | |
| 21 | 2***1 | Pin Split | |
| 25 | 3***9 | Brush segment poly | |
| 26 | 3***8 | Brush segment wire | |
| 27 | 8***1 | Fastener | |
| 29 | 1***Z | Setscrew | |
| 29A | 1***Z | Washer | |
| 29B | 1***Z | Nut | |
| 3 | 3***5 | Strip skirt back | |
| 30 | 1***Z | Setscrew | |
| 30A | 1***Z | Washer | |
| 31 | 1***Z | Bolt | |
| 31A | 1***Z | Washer | |
| 31B | 1***Z | Washer Spring | |
| 31C | 1***Z | Nut Thin | |
| 32 | 1***Z | Nut Lock | |
| 32A | 1***Z | Washer | |
| 33 | 1***Z | Setscrew | |
| 34 | 1***Z | Bolt | |
| 34A | 1***Z | Washer | |
| 34B | 1***Z | Nut | |
| 35 | 1***Z | Setscrew | |
| 35A | 1***Z | Washer | |
| 35B | 1***Z | Nut | |
| 4 | 3***2 | Strip door rubber | |
| 5 | 8***7 | Pin hopper door pivot | |
| 6 | 3***6 | Shaft 8ft brush core | |
| 7 | 3***5 | Plate brush | |
| 8 | 3***6 | Adjuster bottom |
