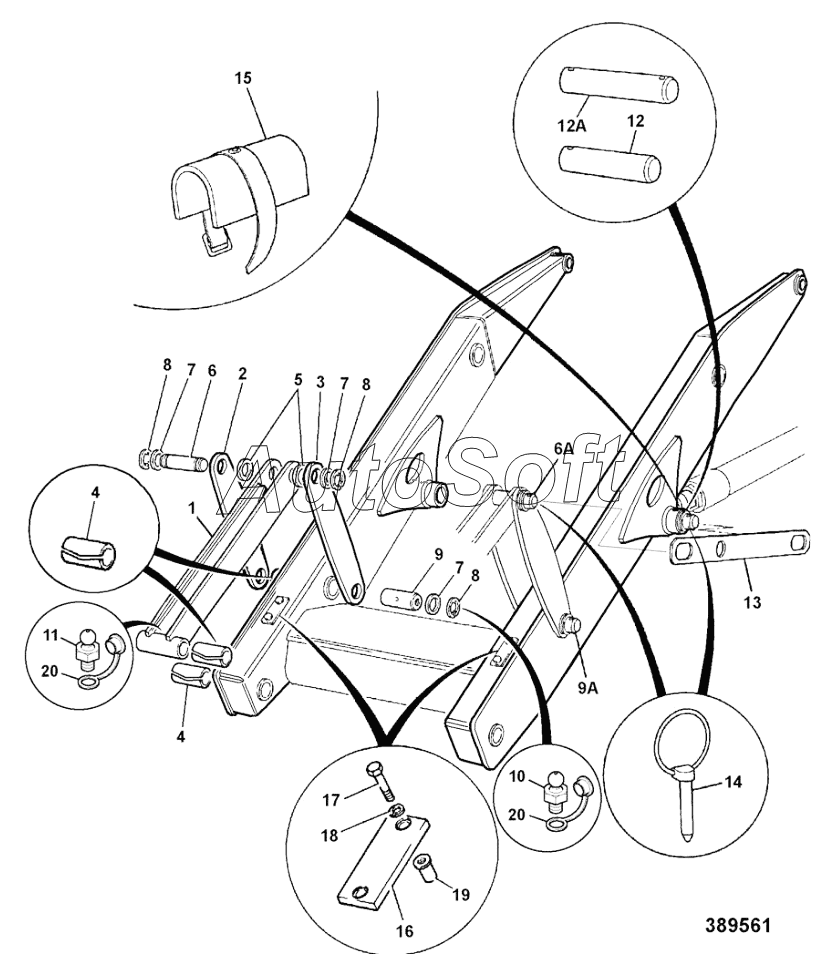

Каталог запасных частей к технике: JCB 4CX (2015). ARMS, LOADER SHOVEL LINKAGE, AWS AUSTRIAN, SWISS, ITALIAN
1
2
3
4
4
5
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Link crowd | |
| 10 | 1***1 | Nipple Grease | |
| 11 | 1***2 | Nipple Grease | |
| 12 | 8***4 | Pin Pivot | |
| 12A | 8***9 | Pin pivot | |
| 13 | 1***9 | Strut | |
| 14 | 8***2 | Pin Linch | |
| 15 | 1***0 | Strut jury | |
| 16 | 1***1 | Plate stop | |
| 17 | 1***Z | Setscrew | |
| 18 | 1***Z | Spring Washer | |
| 19 | 8***5 | Nut | |
| 2 | 3***3 | Lever crowd | |
| 20 | 8***7 | Cap Grease Nipple | |
| 3 | 3***3 | Lever crowd | |
| 4 | 1***3 | Bush | |
| 5 | 8***0 | Bush | |
| 6 | 8***1 | Pin pivot black | |
| 6A | 8***4 | Pin pivot | |
| 7 | 8***9 | Shim | |
| 7 | 8***8 | Spacer | |
| 7 | 8***7 | Shim | |
| 8 | 8***4 | Clip | |
| 9 | 8***2 | Pin pivot black | |
| 9A | 8***4 | Pin pivot |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
