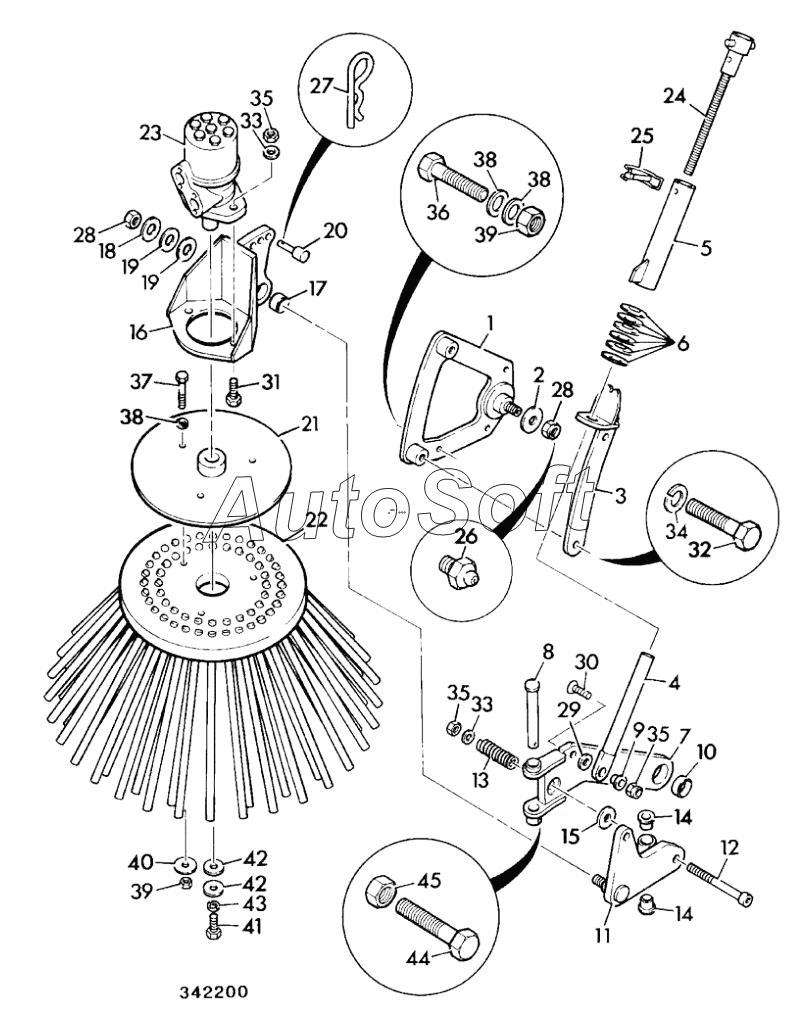

Каталог запасных частей к технике: JCB 4CX (2015). SWEEPER COLLECTOR GUTTER BRUSH
34
24
25
26
27
28
28
29
30
31
32
33
33
23
35
35
35
36
37
38
38
38
39
39
40
41
42
42
43
44
45
11
1
2
3
4
5
6
7
8
9
10
12
13
14
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Plate Side left hand drive | |
| 10 | 9***3 | Bush lower arm Gutter brush | |
| 11 | 9***4 | Arm upper Gutter brush | |
| 12 | 9***5 | Bolt Tension | |
| 13 | 9***6 | Spring | |
| 14 | 9***7 | Bush Flanged | |
| 15 | 9***8 | Spacer arm | |
| 16 | 9***9 | Head Swivel | |
| 17 | 9***0 | Bush Swivel | |
| 18 | 9***1 | Spring disc | |
| 19 | 9***2 | Spring Disc | |
| 2 | 9***5 | Washer arm pivot Gutter brush | |
| 20 | 9***3 | Pin swivel head | |
| 21 | 9***4 | Plate Brush drive | |
| 22 | 9***5 | Brush Gutter | |
| 23 | 9***6 | Motor Hydraulic Gutter brush | |
| 23A | 9***8 | Kit-repair motor repair | |
| 24 | 9***3 | Handle adjusting gutter brush | |
| 25 | 9***7 | Pin Shaft Locking | |
| 26 | 1***1 | Nipple Grease | |
| 27 | L***g | Link Shipping | |
| 28 | 1***Z | Nut lock | |
| 29 | 1***1 | Washer | |
| 3 | 9***6 | Bracket adjusting mount Gutter brush | |
| 30 | L***g | Link Shipping | |
| 31 | 1***Z | Bolt | |
| 32 | 1***Z | Setscrew | |
| 33 | 1***Z | Washer | |
| 34 | 1***Z | Washer Spring | |
| 35 | 1***Z | Nut Lock | |
| 36 | 1***Z | Setscrew | |
| 37 | 1***Z | Bolt | |
| 38 | 1***Z | Washer | |
| 39 | 1***Z | Nut lock | |
| 4 | 9***7 | Bar adjuster Gutter brush | |
| 40 | L***g | Link Shipping | |
| 41 | 1***Z | Setscrew | |
| 42 | L***g | Link Shipping | |
| 43 | 1***Z | Washer | |
| 44 | 1***Z | Bolt | |
| 45 | 1***Z | Nut Self Lock | |
| 5 | 9***8 | Tube adjuster lift Gutter brush | |
| 6 | 9***9 | Disc spring | |
| 7 | 9***0 | Bracket lower arm Gutter brush | |
| 8 | 9***1 | Pin arm pivot Gutter brush | |
| 9 | 9***2 | Boss Lower arm Gutter brush | |
| A | 9***5 | Attachment sweeper collector | |
| B | 9***8 | Brush assembly left hand gutter |
