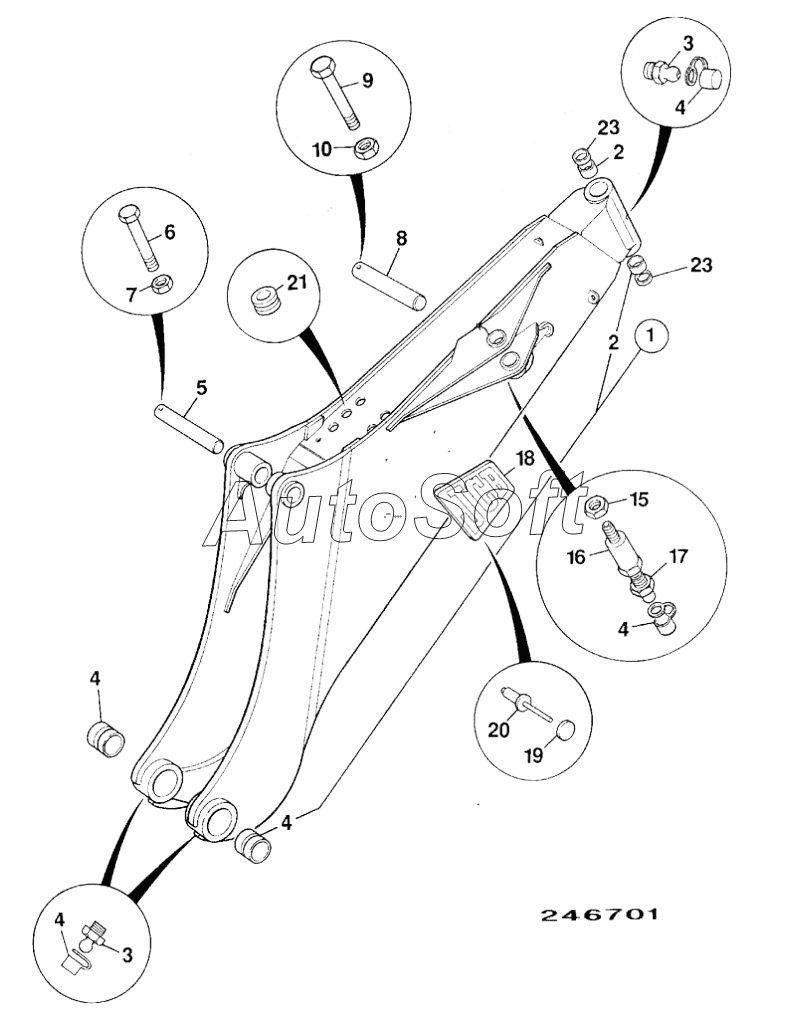

Каталог запасных частей к технике: JCB 4CX (2015). BOOM, KNUCKLE
16
25
24
23
23
22
21
20
19
19
19
19
18
18
18
18
17
1
15
10
9
8
7
6
5
4
4
4
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Boom assembly knuckle | |
| 2 | 8***1 | Bearing liner | |
| 3 | 1***1 | Nipple Grease | |
| 4 | 8***3 | Bush | |
| 5 | 8***0 | Pin pivot | |
| 6 | 1***Z | Bolt | |
| 7 | 1***Z | Nut Lock | |
| 8 | 8***0 | Pin pivot | |
| 9 | 1***Z | Bolt | |
| 10 | 1***Z | Nut Lock | |
| 15 | 8***1 | Nut | |
| 16 | 8***9 | Adaptor | |
| 17 | 1***1 | Nipple Grease | |
| 18 | 8***2 | Decal JCB Insignia | |
| 18 | 8***4 | Decal JCB insignia | |
| 19 | 3***9 | Plug blanking | |
| 19 | 8***9 | Plug blanking | |
| 20 | 8***7 | Rivet logo | |
| 21 | 8***4 | Ferrule Rubber | |
| 22 | 8***7 | Cap Grease Nipple | |
| 23 | 8***7 | Seal Grease | |
| 24 | 8***7 | Cap Grease Nipple | |
| 25 | 1***Z | Washer |
