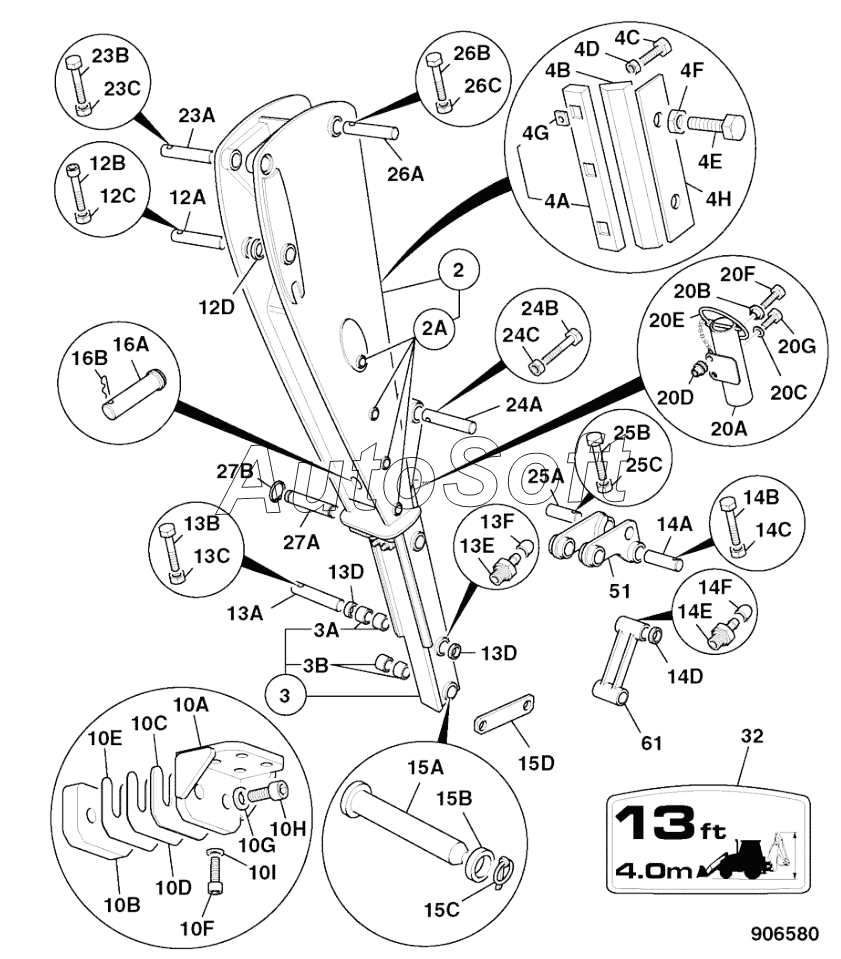

Каталог запасных частей к технике: JCB 4CX (2015). DIPPER (STICK) EXTRADIG, RATTIGAN
61
51
51
51
51
51
51
51
51
51
32
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10A | 3***1 | Stop extending dipper | |
| 10B | 3***0 | Plate impact | |
| 10C | 3***8 | Shim | |
| 10D | 3***2 | Shim | |
| 10E | 3***1 | Shim | |
| 10F | 1***D | Capscrew | |
| 10G | 1***D | Washer | |
| 10H | 1***D | Capscrew | |
| 10I | 1***D | Washer hardened | |
| 12A | 8***2 | Pin Pivot | |
| 12B | 8***2 | Capscrew | |
| 12C | 1***Z | Nut Lock | |
| 12D | 8***0 | Shim | |
| 13A | 8***1 | Pin Pivot | |
| 13B | 1***Z | Bolt | |
| 13C | 1***Z | Nut lock | |
| 13D | 8***5 | Seal pivot pin grease | |
| 13E | 1***1 | Nipple Grease | |
| 13F | 8***7 | Cap Grease Nipple | |
| 14A | 8***9 | Pin Pivot | |
| 14B | 1***Z | Bolt | |
| 14C | 1***Z | Nut lock | |
| 14D | 8***5 | Seal pivot pin grease | |
| 14E | 1***1 | Nipple Grease | |
| 14F | 8***7 | Cap Grease Nipple | |
| 15A | 9***0 | Pin Pivot | |
| 15B | 8***0 | Washer | |
| 15C | 8***2 | Pin Linch | |
| 15D | 1***1 | Strap | |
| 16A | 9***0 | Pin pivot | |
| 16B | 1***1 | Clip | |
| 2 | 3***9 | Carrier Rattigan | |
| 20A | 3***5 | Bracket locking pin holster | |
| 20B | 1***3 | Spacer | |
| 20C | 1***D | Washer | |
| 20D | 8***9 | Nut Rrivet | |
| 20E | 8***9 | Pin lynch with chain | |
| 20F | 1***Z | Setscrew | |
| 20G | 1***Z | Setscrew | |
| 23A | 8***3 | Pin Pivot | |
| 23B | 1***Z | Bolt | |
| 23C | 1***Z | Nut Lock | |
| 24A | 8***7 | Pin pivot | |
| 24B | 1***Z | Bolt | |
| 24C | 1***Z | Nut lock | |
| 25A | 8***9 | Pin Pivot | |
| 25B | 1***Z | Bolt | |
| 25C | 1***Z | Nut lock | |
| 26A | 8***3 | Pin pivot | |
| 26B | 1***Z | Bolt | |
| 26C | 1***Z | Nut | |
| 27A | 8***5 | Pin pivot | |
| 27B | 8***4 | Clip | |
| 2A | 8***5 | Boss wear pad adjuster | |
| 3 | 1***9 | Dipper inner | |
| 32 | 8***2 | Label WARNING-height | |
| 3A | 8***5 | Bearing liner | |
| 3B | 8***6 | Bearing liner | |
| 4A | 1***9 | Pad top wear | |
| 4B | 3***9 | Pad wear strip bottom, red | |
| 4C | 1***Z | Bolt | |
| 4D | 1***Z | Washer | |
| 4E | 1***Z | Bolt | |
| 4F | 1***Z | Nut thin | |
| 4G | 8***8 | Insert | |
| 4H | 3***4 | Plate spreader | |
| 51 | 3***1 | Lever tipping | |
| 51 | 3***2 | Lever tipping | |
| 51 | 3***3 | Lever tipping | |
| 61 | s***k | see tipping link |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
