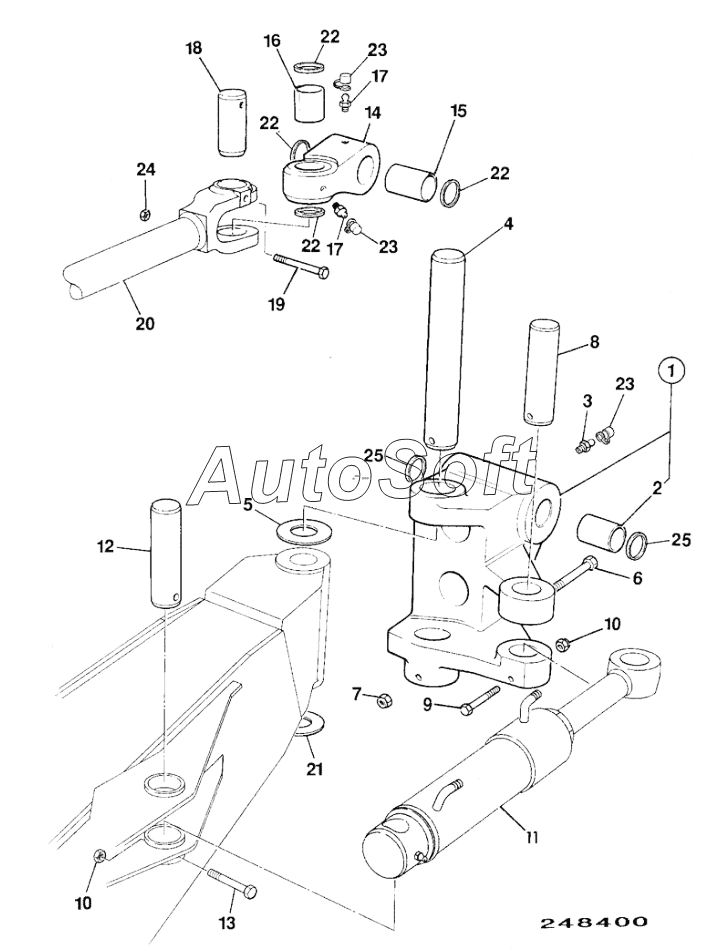

Каталог запасных частей к технике: JCB 4CX (2015). KNUCKLE, BOOM PIVOT
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
22
22
23
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Installation Pivot knuckle | |
| 2 | 8***3 | Bush | |
| 3 | 1***1 | Nipple Grease | |
| 4 | 8***1 | Pin pivot | |
| 5 | 1***4 | Washer thrust | |
| 6 | 1***Z | Bolt | |
| 7 | 1***Z | Nut Thin | |
| 8 | 8***7 | Pin pivot | |
| 9 | 1***Z | Bolt | |
| 10 | 1***Z | Nut lock | |
| 11 | 5***8 | Ram knuckle | |
| 12 | 8***7 | Pin pivot | |
| 13 | 1***Z | Bolt | |
| 14 | 1***8 | Link assembly dipper ram | |
| 15 | 8***7 | Bearing liner | |
| 16 | 8***0 | Bush | |
| 17 | 1***1 | Nipple Grease | |
| 18 | 8***9 | Pin pivot | |
| 19 | 1***Z | Bolt | |
| 20 | 5***5 | Ram dipper Knuckle | |
| 21 | 8***0 | Shim | |
| 22 | 8***6 | Seal Pivot Pin | |
| 23 | 8***7 | Cap Grease Nipple | |
| 24 | 1***Z | Nut Lock | |
| 25 | 8***3 | Seal Pivot Pin |
