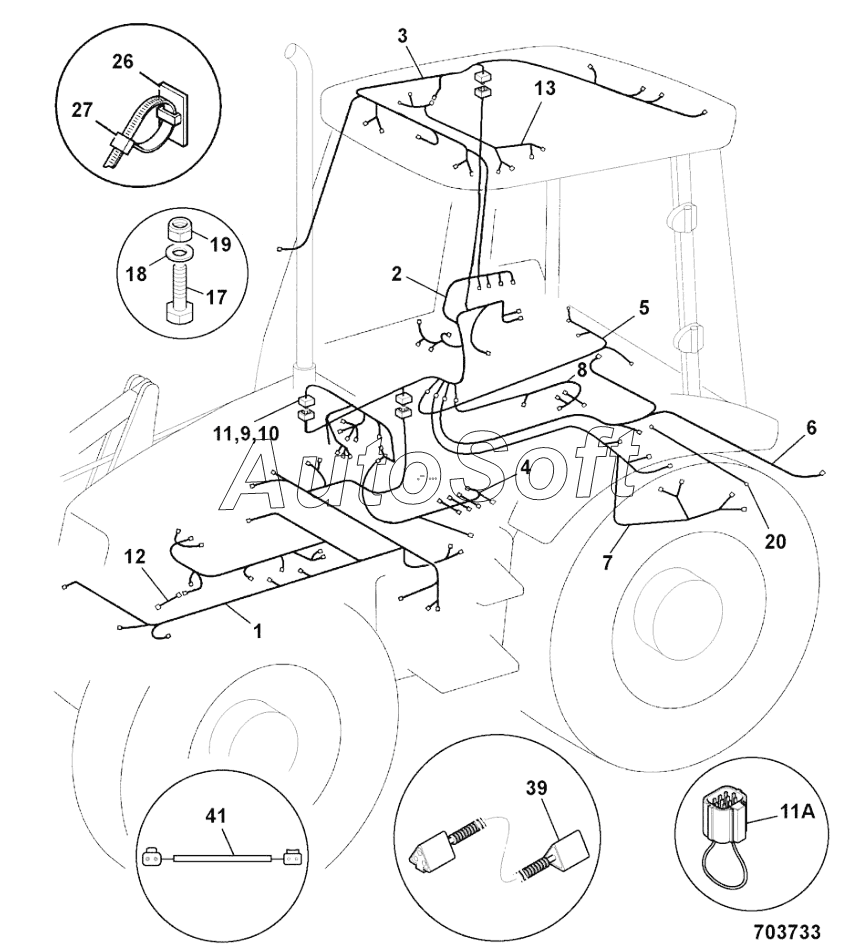

Каталог запасных частей к технике: JCB 4CX (2015). HARNESS CAB/CANOPY MACHINE (From:, To: M1347277)
14
25
24
20
19
18
17
16
15
26
13
12
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
34
41
40
39
38
37
36
35
35
35
35
11
11
11
11
11
11
33
32
31
30
29
28
27
4
4
4
4
4
4
5
5
4
4
4
3
2
2
2
2
1
1
8
8
8
8
8
8
8
8
8
8
10
9
9
9
9
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
1
1
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
7
6
6
6
6
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***7 | Harness chassis/engine | |
| 1 | 7***1 | Harness chassis | |
| 10 | 7***2 | Plug link, green, german 1 diode | |
| 11 | 7***7 | Harness front console powershift & manual | |
| 11 | 7***7 | Harness front console powershift & manual | |
| 11 | 7***8 | Harness front console A/S & LUC P/Shift | |
| 11 | 7***0 | Harness front console powershift & manual | |
| 11 | 7***1 | Harness front console Autoshift | |
| 11 | 7***4 | Harness front console German P/S & S/S | |
| 11A | 7***4 | Harness 4wd link | |
| 12 | 7***9 | Harness ESOS link | |
| 13 | 7***0 | Harness interior lamp & speakers | |
| 14 | 7***7 | Harness panel link shovel lamps | |
| 15 | 7***6 | Harness lamps shovel mounted | |
| 16 | 7***9 | Cable earth link | |
| 17 | 1***Z | Setscrew | |
| 18 | 1***Z | Washer | |
| 19 | 1***Z | Nut lock | |
| 2 | 7***1 | Harness cab side console | |
| 2 | 7***7 | Harness cab, side console | |
| 20 | 7***1 | Harness link | |
| 24 | 7***2 | Harness 2-way link | |
| 25 | 3***9 | Kit-repair harness conduit | |
| 26 | 1***4 | Mount Cable Tie | |
| 27 | 8***4 | Tie Cable | |
| 28 | 7***1 | Connector mounting flange | |
| 28A | 7***4 | Clip spring, DRB flange | |
| 29 | 1***Z | Screw | |
| 2A | 7***0 | Plug 7 diodes | |
| 2B | 7***7 | Housing DT flanged 12 way | |
| 3 | 7***3 | Harness cab roof ROW | |
| 30 | 1***Z | Washer | |
| 31 | 1***Z | Nut Self Lock | |
| 32 | 1***Z | Setscrew | |
| 33 | 1***Z | Washer | |
| 34 | 8***1 | Screw | |
| 35 | 3***8 | Relay | |
| 35 | 7***9 | Relay | |
| 36 | 7***1 | Harness immobiliser | |
| 37 | 1***7 | Clip Cable | |
| 38 | 2***5 | Grommet Hole | |
| 39 | 7***2 | Harness speed sensor to gearbox harness | |
| 3A | 8***2 | Tie Cable | |
| 4 | 7***8 | Harness autoshift 6 speed gearbox | |
| 4 | 7***9 | Harness manual gearbox | |
| 4 | 7***0 | Harness powershift 4 speed gearbox | |
| 40 | 7***9 | Harness heater link 3CX, 4CX | |
| 41 | 7***6 | Harness link | |
| 4A | 8***4 | Tie Cable | |
| 4B | 8***7 | Tie Cable | |
| 4C | 8***6 | Nut Rivet | |
| 4D | 3***0 | Bracket mounting transmission harness | |
| 4E | 1***Z | Bolt Flanged | |
| 4L | 7***4 | Plug harness link | |
| 4P | 7***0 | Plug 5 diode 2WS | |
| 5 | 7***3 | Harness rear cab UK market | |
| 5 | 7***4 | Harness rear cab rest of the world | |
| 6 | 7***1 | Harness rearlamps, sideshift | |
| 6 | 7***2 | Harness rearlights, centremount | |
| 7 | 7***9 | Harness auxiliary hammer/jaw | |
| 8 | 3***8 | Resistor gate | |
| 8 | 7***9 | Plug Male, 2 Way Deutsch | |
| 8 | 7***5 | Harness steer mode AWS | |
| 8 | 7***6 | Harness steer mode no crab | |
| 8 | 7***8 | Harness steer mode AWS | |
| 8 | 7***9 | Harness steer mode no crab | |
| 8 | 7***0 | Harness steer mode AWS | |
| 8 | 7***0 | Harness steer mode AWS | |
| 8 | 7***1 | Harness steer mode no crab | |
| 8 | M***. | Multi Supersession | |
| 9 | 7***0 | Plug link, white, 3CX 2 diodes, | |
| 9 | 7***1 | Plug link, red, 4CX 2 diodes |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
