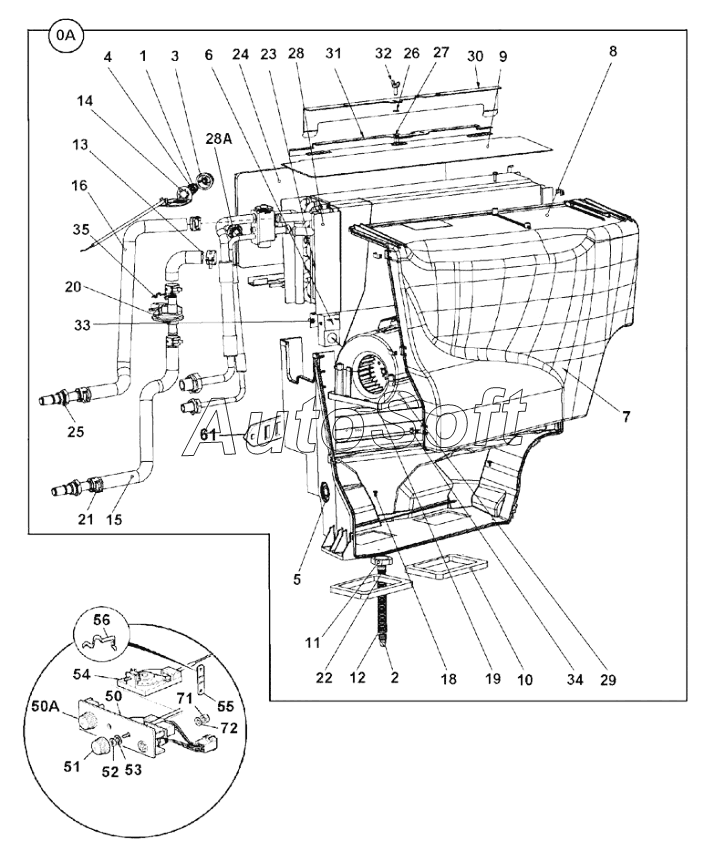

Каталог запасных частей к технике: JCB 4CX (2015). AIR CONDITIONING ASSEMBLY (From: M1348091, To:)
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
50
51
52
53
54
55
56
61
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Nut | |
| 10 | 9***3 | Seal heater | |
| 11 | 9***2 | Seal heater | |
| 12 | 3***9 | Hose drain | |
| 13 | 9***0 | Elbow 90 deg Hose, heater | |
| 14 | 3***7 | Cable heater control | |
| 15 | 9***9 | Hose heater inlet | |
| 16 | 9***8 | Hose heater outlet | |
| 17 | 9***8 | Cap | |
| 18 | 3***5 | Screw | |
| 19 | 9***6 | Plate drain | |
| 2 | 2***3 | Valve check | |
| 20 | 2***9 | Valve water | |
| 21 | 3***9 | Clip hose clip | |
| 22 | 8***1 | Nipple drain | |
| 23 | 3***4 | Bracket lower | |
| 24 | 3***2 | Filter air con, pleated | |
| 24 | 3***1 | Filter air con | |
| 25 | 3***6 | Adapter heater | |
| 26 | 3***3 | Washer | |
| 27 | 3***4 | Nut rivet nut, hex head | |
| 28 | 3***8 | Coil sub assembly | |
| 28A | 9***0 | Switch binary A/C | |
| 29 | 3***4 | Blower assembly contains resistor | |
| 29A | 7***2 | Resistor | |
| 3 | 3***0 | Knob Blower A/C | |
| 30 | 3***0 | Plate filter retainer | |
| 31 | 3***1 | Bracket upper filter | |
| 32 | 9***1 | Screw | |
| 33 | 3***6 | Screw | |
| 34 | 9***7 | Clip case | |
| 35 | 8***3 | Clip cable | |
| 4 | 3***2 | Washer Star | |
| 5 | 9***7 | Harness A/C | |
| 50 | 1***9 | Panel aircon controller | |
| 50A | 9***3 | Switch rotary, 4 position | |
| 50B | 9***3 | Switch push button, air conditioning | |
| 51 | 3***0 | Knob Blower A/C | |
| 52 | 9***0 | Nut | |
| 53 | 3***2 | Washer Star | |
| 54 | 3***7 | Cable heater control | |
| 55 | 3***7 | Plate Clip | |
| 56 | 8***3 | Clip cable | |
| 6 | 3***5 | Thermostat | |
| 6 | 7***0 | Switch Thermostat | |
| 61 | 3***0 | Grille fresh air | |
| 7 | 9***9 | Housing | |
| 71 | 1***Z | Nut | |
| 72 | 1***Z | Washer | |
| 8 | 9***0 | Cover | |
| 9 | 9***4 | Seal heater | |
| A | 1***7 | Heater assembly aircon unit standard | |
| A | 1***3 | Heater assembly aircon unit high humidity | |
| A | 1***2 | Heater assembly aircon unit high humidity | |
| A | 1***7 | Heater assembly aircon unit standard. ABI |
