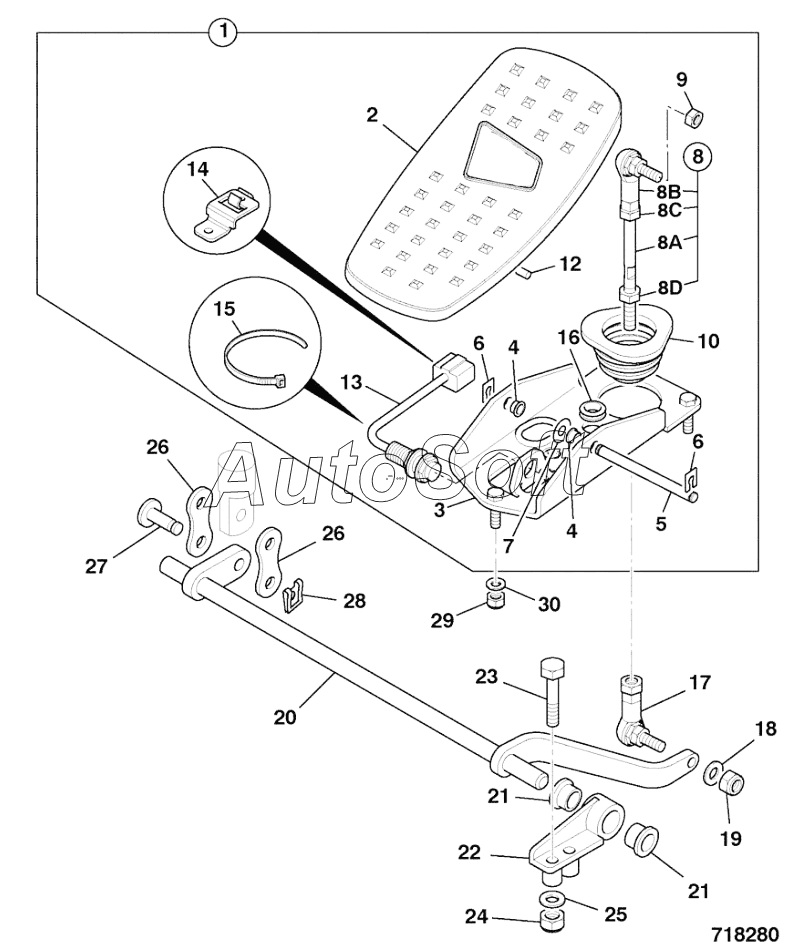

Каталог запасных частей к технике: JCB 4CX (2015). CONTROLS AUXILIARY VALVE DETAILS,PEDAL AND LINKAGE,VARIFLO PUMP (From:, To: M960980)
22
15
16
16
16
16
17
18
19
20
21
21
14
23
24
25
26
26
27
28
29
30
1
1
2
3
4
4
5
6
6
7
8
1
1
9
10
12
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Pedal assembly,auxiliary rod operated.variflo | |
| 1 | 1***0 | Pedal assembly,auxiliary +sensor,rod op.v/flo | |
| 10 | 3***0 | Gaiter Pedal, aux Control | |
| 12 | 7***3 | Pin knurled | |
| 13 | 3***8 | Switch proximity | |
| 13 | 7***3 | Switch proximity, Red | |
| 14 | 7***7 | Clip Deutsch DT Mounting | |
| 15 | 8***4 | Tie Cable | |
| 16 | 2***4 | Grommet | |
| 16 | 2***4 | Grommet Blind | |
| 17 | 1***1 | Joint ball end | |
| 18 | 1***Z | Washer | |
| 19 | 1***Z | Nut | |
| 2 | 3***9 | Pedal aux.control | |
| 20 | 3***4 | Shaft cross-shaft variflo | |
| 21 | 8***5 | Bearing steer console | |
| 22 | 3***5 | Mounting support,cross-shaft variflo | |
| 23 | 1***Z | Bolt | |
| 24 | 1***Z | Nut lock | |
| 25 | 1***Z | Washer | |
| 26 | 9***1 | Link control | |
| 27 | 2***5 | Pin clevis | |
| 28 | 9***6 | Clip retaining | |
| 29 | 1***Z | Nut Self Lock | |
| 3 | 3***0 | Bracket pedal,aux.control | |
| 30 | 1***Z | Washer | |
| 4 | 8***7 | Bearing flanged, nyliner . | |
| 5 | 8***2 | Pivot shaft,pedal | |
| 6 | 9***2 | Clip Safety | |
| 7 | 8***9 | Shim nylon, white | |
| 8 | 9***9 | Rod control.assembly as supplied | |
| 8A | N***t | None serviced part | |
| 8B | 1***2 | Joint Ball | |
| 8C | 1***Z | Nut Thin | |
| 8D | 1***Z | Nut Thin | |
| 9 | 1***Z | Nut |
