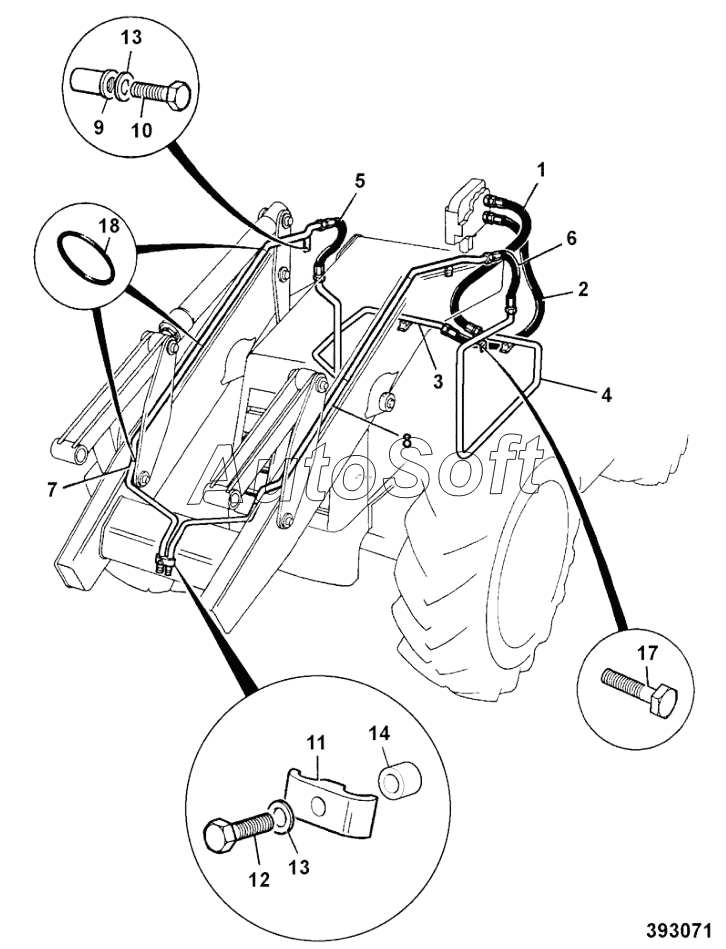

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT, AUXILIARY LOADER AWS (3/8" BSP PIPEWORK)
10
10
19
19
19
19
19
19
19
19
19
18
17
16
15
13
13
13
13
13
13
12
12
12
12
11
11
11
11
11
11
11
11
11
10
10
1
9
8
8
8
8
7
7
7
7
6
6
6
6
5
5
5
5
4
4
4
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Hose | |
| 2 | 6***0 | Hose | |
| 3 | 3***6 | Pipe RH | |
| 3 | 3***1 | Pipe RH | |
| 4 | 3***5 | Pipe LH | |
| 4 | 3***0 | Pipe LH | |
| 5 | 6***9 | Hose | |
| 5 | 6***5 | Hose | |
| 6 | 6***9 | Hose | |
| 6 | 6***5 | Hose | |
| 7 | 3***1 | Pipe loader arm auxiliary long arm RH | |
| 7 | 3***7 | Pipe loader arm auxiliary long arm RH | |
| 8 | 3***4 | Pipe loader arm auxiliary long arm LH | |
| 8 | 3***8 | Pipe loader arm auxiliary long arms LH | |
| 9 | 8***9 | Nut Rrivet | |
| 10 | 1***Z | Setscrew | |
| 10 | 3***2 | Screw c/sunk head | |
| 11 | 8***5 | Clamp Pipe top | |
| 11 | 8***9 | Clamp pipe | |
| 11 | 8***3 | Spacer | |
| 12 | 1***Z | Setscrew | |
| 12 | 1***Z | Bolt | |
| 13 | 1***Z | Washer | |
| 13 | 1***Z | Washer | |
| 15 | 1***Z | Setscrew | |
| 16 | 1***Z | Washer | |
| 17 | 1***Z | Bolt | |
| 18 | 8***5 | O-Ring | |
| 19 | 3***1 | Hose | |
| 19 | 6***0 | Hose | |
| 19 | 6***6 | Hose |
