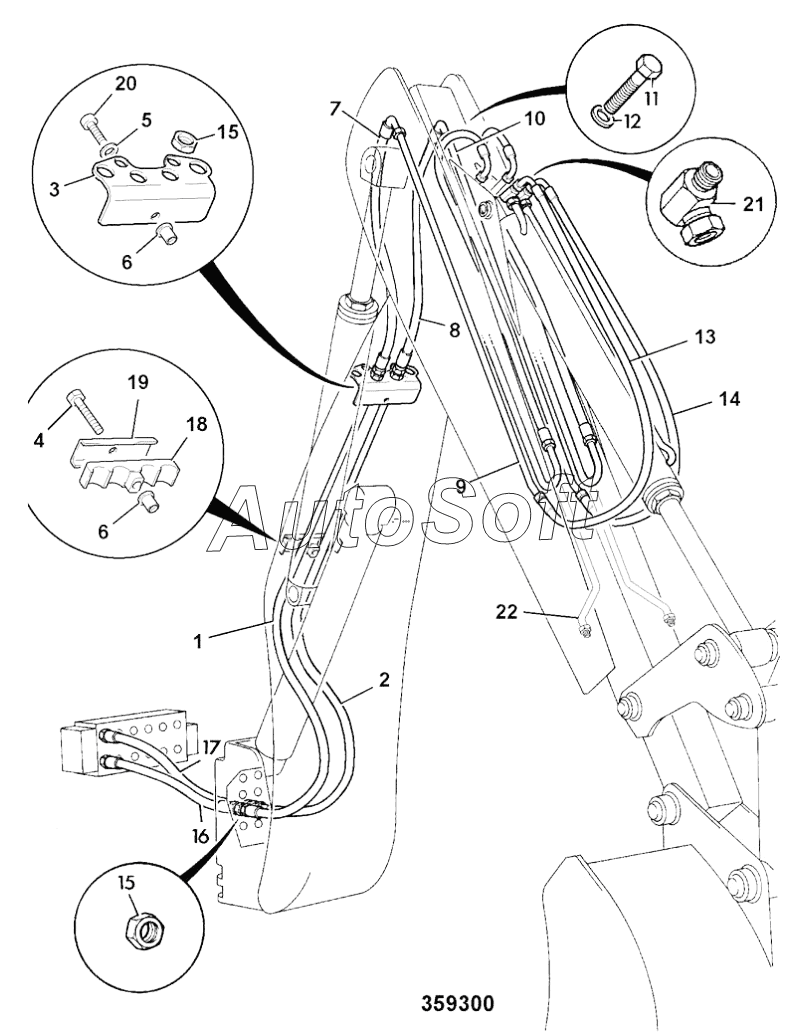

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT, BUCKET RAM EXTRADIG DIPPER AND JAW 14' (From:, To: M1060807)
13
13
22
21
20
19
18
17
17
17
17
17
17
17
17
17
16
16
16
16
16
16
16
16
16
15
15
15
15
15
15
14
14
14
14
1
13
13
12
11
10
10
10
10
9
9
9
9
8
7
6
6
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Hose | |
| 2 | 6***5 | Hose | |
| 3 | 3***4 | Plate adapter | |
| 3 | 3***4 | Plate hose support | |
| 4 | 1***Z | Bolt | |
| 5 | 8***7 | Washer Plain | |
| 6 | 8***9 | Nut Rrivet | |
| 7 | 6***0 | Hose | |
| 8 | 6***0 | Hose | |
| 9 | 1***6 | Pipe left hand | |
| 9 | 1***8 | Pipe assembly | |
| 10 | 1***5 | Pipe | |
| 10 | 1***7 | Pipe assembly | |
| 11 | 1***Z | Setscrew | |
| 12 | 1***Z | Washer | |
| 13 | 3***1 | Hose | |
| 13 | 6***0 | Hose | |
| 14 | 3***1 | Hose | |
| 14 | 6***0 | Hose | |
| 15 | 1***Z | Nut | |
| 15 | 1***Z | Washer Lock, Internal Teeth | |
| 16 | 6***3 | Hose | |
| 16 | 6***6 | Hose | |
| 16 | 6***0 | Hose | |
| 17 | 6***1 | Hose | |
| 17 | 6***5 | Hose | |
| 17 | 6***1 | Hose | |
| 18 | 1***6 | Clamp | |
| 19 | 3***5 | Plate Clamp Backing | |
| 20 | 1***Z | Capscrew | |
| 21 | 8***6 | Adapter | |
| 22 | S***0 | See CIRCUIT, JAW BUCKET EXTRADIG DIPPER 1400 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
