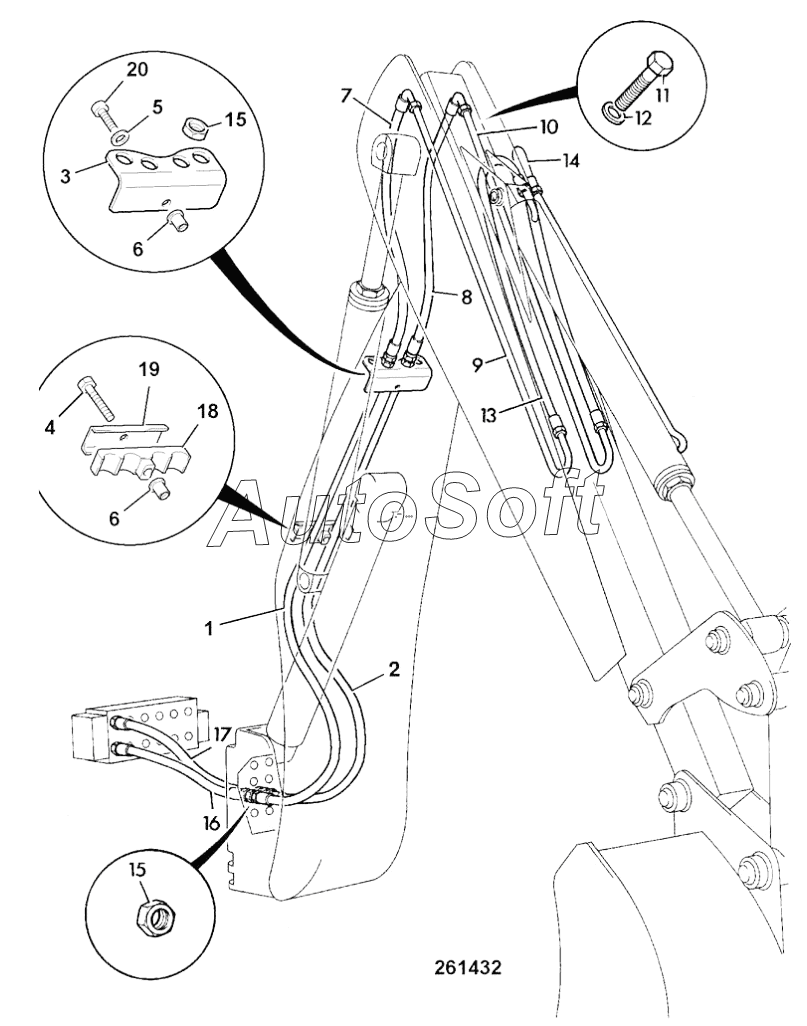

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT, BUCKET RAM EXTRADIG DIPPER 15'6"
12
19
18
17
17
17
17
17
17
17
17
17
16
16
16
16
16
16
16
16
16
15
15
15
15
15
15
14
13
1
11
10
10
10
10
9
9
9
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Hose | |
| 2 | 6***0 | Hose | |
| 3 | 3***4 | Plate hose support | |
| 4 | 1***Z | Bolt | |
| 5 | 8***7 | Washer Plain | |
| 6 | 8***9 | Nut Rrivet | |
| 7 | 6***1 | Hose | |
| 8 | 6***1 | Hose | |
| 9 | 1***0 | Pipe carrier feed pipe | |
| 9 | 3***4 | Pipe extradig dipper L.H. | |
| 10 | 1***9 | Pipe carrier feed pipe | |
| 10 | 3***5 | Pipe extradig dipper R.H. | |
| 11 | 1***Z | Setscrew | |
| 12 | 1***Z | Washer | |
| 13 | 6***0 | Hose | |
| 14 | 6***0 | Hose | |
| 15 | 1***Z | Nut | |
| 15 | 1***Z | Washer Lock, Internal Teeth | |
| 16 | 6***3 | Hose | |
| 16 | 6***6 | Hose | |
| 16 | 6***0 | Hose | |
| 17 | 6***1 | Hose | |
| 17 | 6***5 | Hose | |
| 17 | 6***1 | Hose | |
| 18 | 3***5 | Plate Clamp Backing | |
| 19 | 1***Z | Capscrew |
