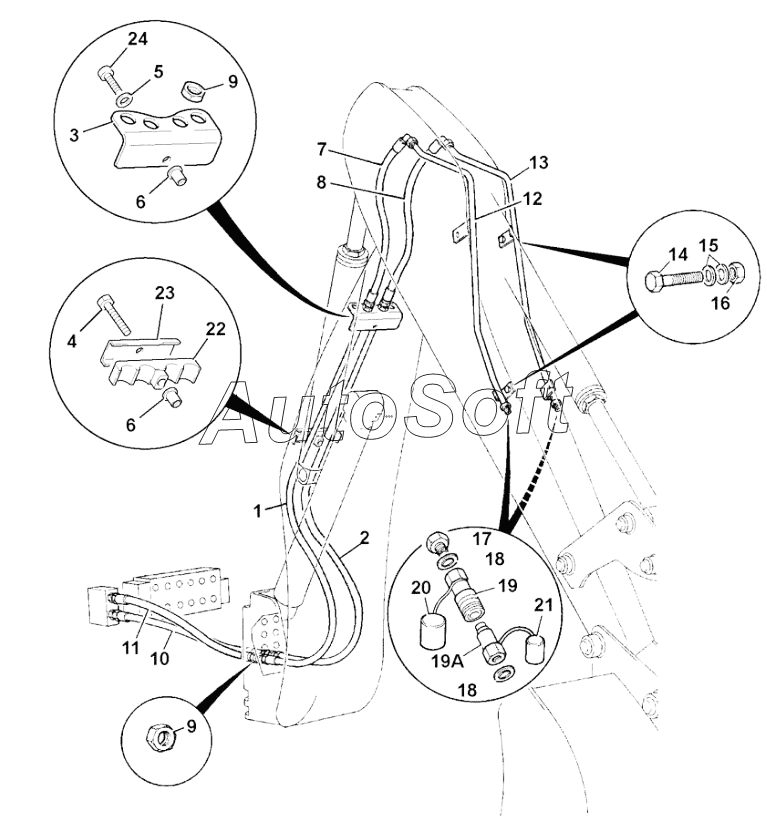

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT, JAW BUCKET MONO DIPPER 14'
1
2
3
4
5
6
6
7
8
9
9
10
11
12
12
12
12
13
13
13
13
14
15
16
16
16
16
17
18
18
18
18
18
18
19
19
19
19
20
21
21
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Hose | |
| 10 | 6***8 | Hose | |
| 11 | 6***6 | Hose | |
| 12 | 1***4 | Pipe left hand jaw mono dipper | |
| 12 | 3***7 | Pipe lefthand jaw mono dipper | |
| 13 | 1***5 | Pipe right hand jaw mono dipper | |
| 13 | 3***8 | Pipe right hand jaw mono dipper | |
| 14 | 1***Z | Setscrew | |
| 15 | 1***Z | Washer | |
| 16 | 1***Z | Nut lock | |
| 16 | 8***9 | Nut Rrivet | |
| 17 | 1***4 | Adapter male/female | |
| 18 | 1***8 | Washer Bonded | |
| 18 | 2***6 | O-Ring supplied with adapters | |
| 19 | 4***0 | Coupling | |
| 19 | 4***9 | Coupling Female | |
| 19A | 4***0 | Coupling | |
| 19A | 4***8 | Coupling male | |
| 2 | 6***5 | Hose | |
| 20 | 8***2 | Cap flip top protection | |
| 21 | 8***9 | Cap Plastic protection | |
| 21 | 9***1 | Cap coupling cap | |
| 22 | 1***6 | Clamp | |
| 23 | 3***5 | Plate Clamp Backing | |
| 24 | 1***Z | Capscrew | |
| 3 | 3***4 | Plate hose support | |
| 4 | 1***Z | Bolt | |
| 5 | 8***7 | Washer Plain | |
| 6 | 8***9 | Nut Rrivet | |
| 7 | 6***0 | Hose | |
| 8 | 6***0 | Hose | |
| 9 | 1***Z | Nut BACKNUT | |
| 9A | 1***Z | Washer Lock, Internal Teeth |
