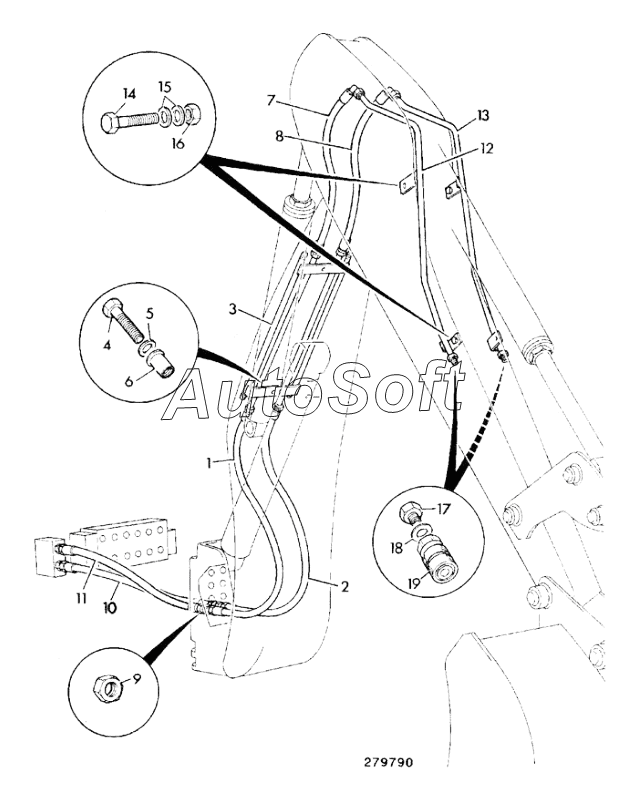

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT, JAW BUCKET MONO DIPPER 15'6"
13
13
21
20
19
19
19
19
18
18
18
18
17
16
16
16
16
15
15
15
15
14
14
14
14
1
13
13
12
12
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Hose | |
| 10 | 6***0 | Hose | |
| 11 | 6***0 | Hose | |
| 12 | 1***4 | Pipe left hand jaw mono dipper | |
| 12 | 3***7 | Pipe lefthand jaw mono dipper | |
| 13 | 1***5 | Pipe right hand jaw mono dipper | |
| 13 | 3***7 | Pipe lefthand jaw mono dipper | |
| 14 | 1***Z | Setscrew | |
| 14 | 1***Z | Setscrew | |
| 15 | 1***Z | Washer | |
| 15 | 1***Z | Washer | |
| 16 | 1***Z | Nut | |
| 16 | 8***9 | Nut Rrivet | |
| 17 | 1***4 | Adapter male/female | |
| 18 | 1***8 | Washer Bonded | |
| 18 | 2***6 | O-Ring supplied with adapters | |
| 19 | 4***0 | Coupling | |
| 19 | 4***9 | Coupling Female | |
| 19A | 4***0 | Coupling | |
| 19A | 4***8 | Coupling male | |
| 2 | 6***0 | Hose | |
| 20 | 8***2 | Cap flip top protection | |
| 21 | 8***9 | Cap Plastic protection | |
| 3 | 1***0 | Cluster pipe bucket auxiliary | |
| 4 | 1***Z | Bolt | |
| 5 | 1***Z | Washer | |
| 6 | 8***9 | Nut Rrivet | |
| 7 | 6***0 | Hose | |
| 8 | 6***0 | Hose | |
| 9 | 1***Z | Nut BACKNUT | |
| 9A | 1***Z | Washer Lock, Internal Teeth |
