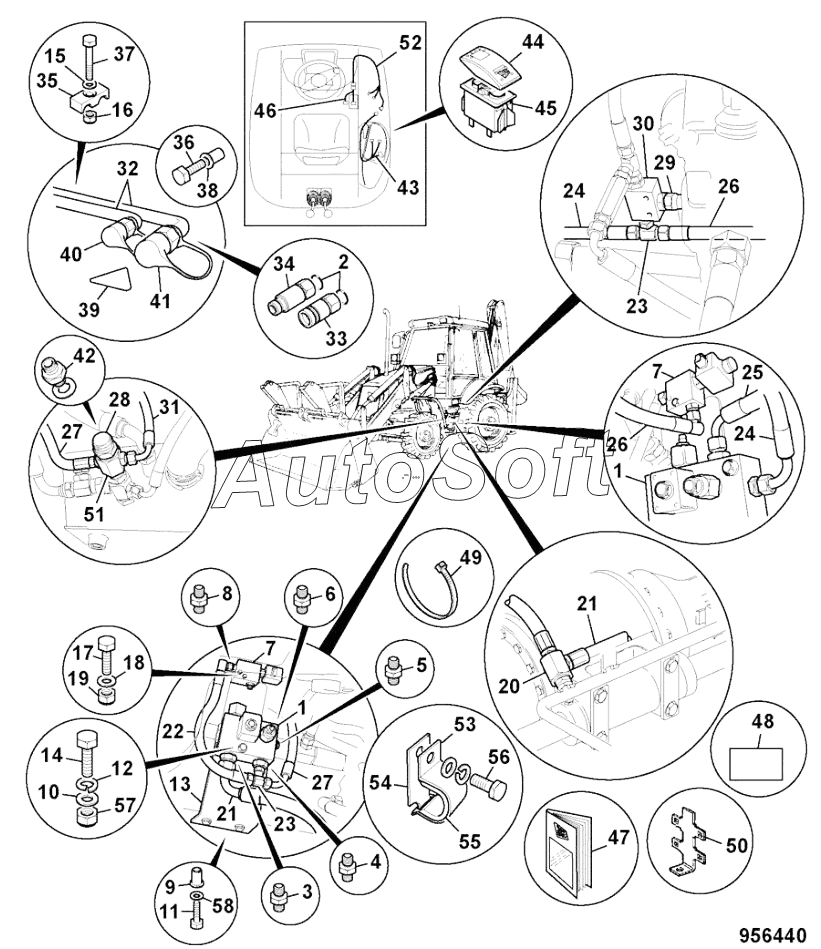

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT AUXILIARY HAND HELD TOOL CIRCUT, VARIFLOW (From: M01344634, To:)
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Valve HTC variflo | |
| 10 | 1***Z | Washer | |
| 11 | 1***Z | Bolt | |
| 12 | 1***Z | Spring Washer | |
| 13 | 3***6 | Bracket | |
| 14 | 1***Z | Bolt | |
| 15 | 1***Z | Washer | |
| 16 | 1***Z | Nut | |
| 17 | 1***Z | Setscrew | |
| 18 | 1***Z | Washer | |
| 19 | 1***Z | Nut Self Lock | |
| 2 | 2***6 | O-Ring supplied with adapters | |
| 20 | 8***1 | Adapter T | |
| 21 | 6***0 | Hose | |
| 22 | 6***0 | Hose | |
| 23 | 8***7 | Adapter | |
| 24 | 6***0 | Hose straight-elbow | |
| 25 | 6***0 | Hose | |
| 26 | 6***0 | Hose | |
| 27 | 6***0 | Hose | |
| 28 | 8***3 | Cap blanking | |
| 29 | 8***3 | Adapter | |
| 3 | 8***7 | Adaptor | |
| 30 | 2***0 | Valve shuttle | |
| 31 | 6***0 | Hose | |
| 32 | 3***0 | Pipes assembly | |
| 33 | 4***9 | Coupling Female | |
| 34 | 4***0 | Coupling Quick Release | |
| 35 | 3***0 | Plate clamp | |
| 36 | 1***Z | Setscrew | |
| 37 | 1***Z | Setscrew | |
| 38 | 8***7 | Nut Rivet | |
| 39 | 8***5 | Decal BHTMA, class C | |
| 3A | 2***6 | O-Ring supplied with adapters | |
| 4 | 1***3 | Adaptor | |
| 40 | 8***9 | Cap Plastic protection | |
| 41 | 9***2 | Cap coupling dust cover | |
| 42 | 8***3 | Adapter straight | |
| 43 | 3***3 | Harness HTC & Q/H switch | |
| 43 | 7***8 | Harness HTC & Q/H switch | |
| 44 | 7***6 | Insert switch | |
| 45 | 7***2 | Switch Panel | |
| 46 | 7***9 | Harness link | |
| 47 | 3***2 | Kit fitting instructions | |
| 48 | 8***2 | Decal warning | |
| 49 | 1***3 | Tie Cable | |
| 4A | 2***6 | O-Ring supplied with adapters | |
| 5 | 1***0 | Adaptor | |
| 50 | 1***0 | Bracket packhard retaining | |
| 51 | 8***3 | Adapter tee | |
| 52 | 7***6 | Harness HTC solenoid | |
| 53 | 8***3 | Clamp Top | |
| 54 | 8***4 | Clamp Base | |
| 55 | 8***5 | Insert Clamp | |
| 56 | 1***Z | Setscrew | |
| 57 | 1***Z | Nut lock | |
| 58 | 8***9 | Washer | |
| 5A | 2***3 | O-Ring | |
| 6 | 1***3 | Adaptor | |
| 6A | 2***6 | O-Ring supplied with adapters | |
| 7 | 2***8 | Valve solenoid load sensing | |
| 8 | 1***2 | Adapter | |
| 9 | 8***9 | Nut Rrivet | |
| A | 9***7 | Kit hand held tool circuit Variflow |
