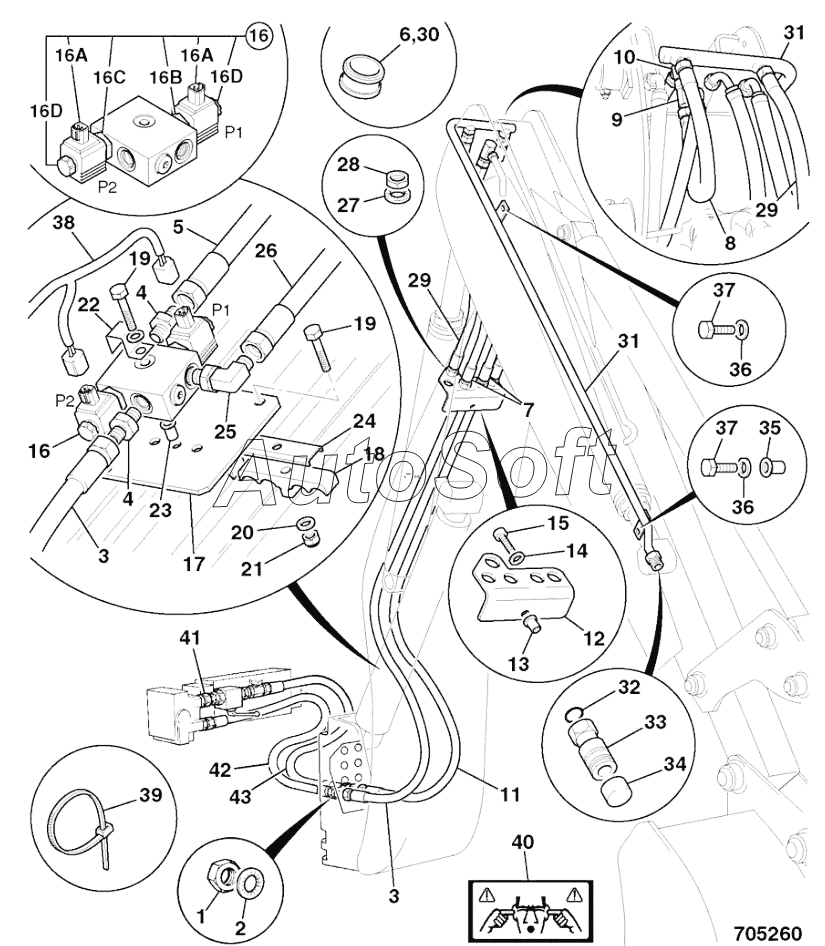

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT, AUXILIARY HAMMER FEED EXTN.DIPPER 1400 AND 1550,+ SOLENOID VALVE
36
36
24
25
26
26
26
26
27
28
29
29
30
31
31
31
31
31
31
32
33
34
35
23
37
37
38
38
38
38
39
40
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
13
2
3
3
4
4
5
6
7
7
7
7
8
9
10
11
11
11
11
12
1
14
15
16
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Z | Nut BACKNUT | |
| 10 | 8***8 | Adaptor | |
| 11 | 6***5 | Hose | |
| 11 | 6***0 | Hose | |
| 12 | 3***9 | Plate hose support | |
| 13 | 8***9 | Nut Rrivet | |
| 14 | 1***Z | Washer | |
| 15 | 1***Z | Capscrew | |
| 16 | 2***3 | Valve diverter, solenoid hammer changeover | |
| 16A | 2***2 | Solenoid coil only | |
| 16B | 2***4 | Cartridge | |
| 16C | 2***8 | Cartridge | |
| 16D | 2***6 | Cap coil nut, blue | |
| 17 | 3***6 | Plate mounting change over valve | |
| 18 | 1***6 | Clamp | |
| 19 | 1***Z | Bolt | |
| 2 | 1***Z | Washer Lock, Internal Teeth | |
| 20 | 1***Z | Washer | |
| 21 | 1***Z | Nut lock | |
| 22 | 1***9 | Clip S | |
| 23 | 8***9 | Nut Rrivet | |
| 24 | 1***6 | Plate Clamp Stiffener | |
| 25 | 8***0 | Adaptor Elbow M/M | |
| 26 | 6***0 | Hose | |
| 26 | 6***3 | Hose | |
| 27 | 1***Z | Washer Lock, Internal Teeth | |
| 28 | 1***Z | Nut | |
| 29 | 6***0 | Hose | |
| 3 | 6***0 | Hose | |
| 30 | 8***4 | Ferrule Rubber | |
| 31 | 6***3 | Pipe hammer feed 14ft ext.dipper | |
| 31 | 6***4 | Pipe hammer feed 15ft6in ext.dipper | |
| 32 | 2***8 | O-Ring | |
| 33 | 4***7 | Coupling | |
| 34 | 4***1 | Cap Dirt | |
| 35 | 8***9 | Nut Rrivet | |
| 36 | 1***Z | Washer | |
| 37 | 1***Z | Bolt | |
| 38 | 7***0 | Harness diverter valve hammer | |
| 38 | 7***6 | Harness diverter valve hammer | |
| 39 | 8***4 | Tie Cable | |
| 4 | 1***5 | Adaptor | |
| 40 | 8***2 | Label | |
| 42 | 6***4 | Hose | |
| 42 | 6***6 | Hose | |
| 42 | 6***6 | Hose | |
| 42 | 6***4 | Hose | |
| 43 | 6***1 | Hose | |
| 43 | 6***4 | Hose | |
| 43 | 6***6 | Hose | |
| 43 | 6***5 | Hose | |
| 5 | 6***0 | Hose | |
| 6 | 8***4 | Ferrule Rubber | |
| 7 | 6***0 | Hose | |
| 7 | 6***0 | Hose | |
| 8 | 6***0 | Hose | |
| 9 | 8***5 | Adapter Tee |
