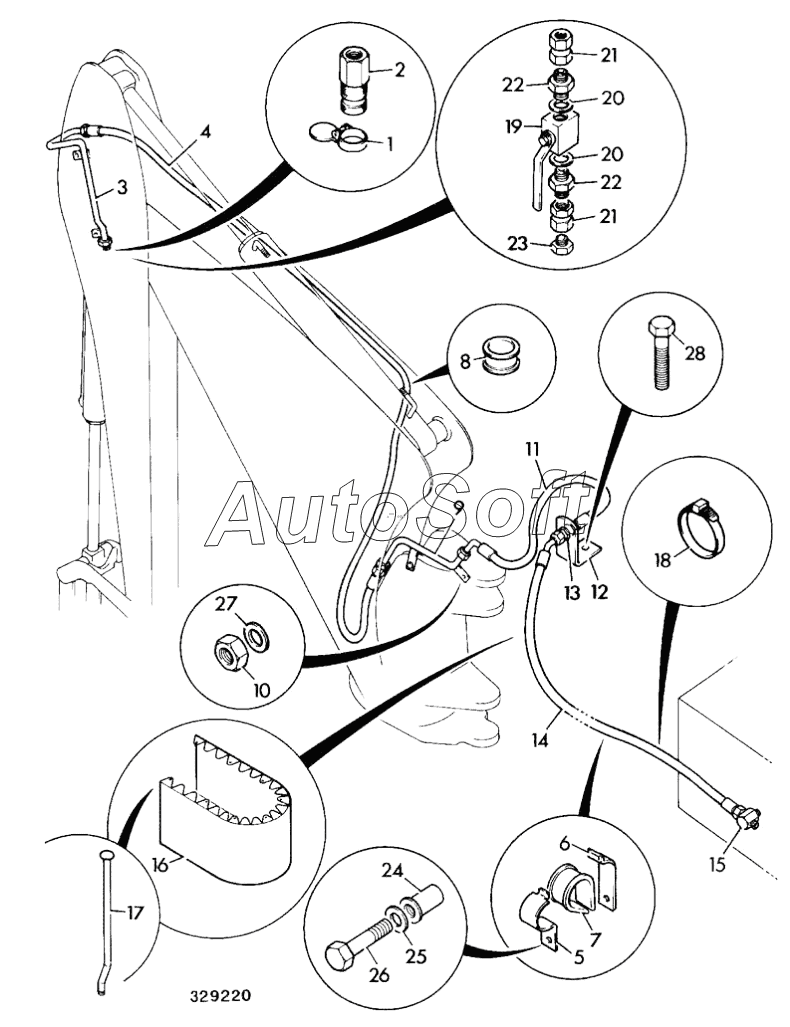

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT, AUXILIARY BREAKER 3/4" RETURN 14' FIXED DIPPER (From:, To: M1332948)
14
15
16
16
16
16
16
16
16
16
16
17
17
17
17
18
19
19
19
19
13
13
20
20
21
21
22
22
23
24
25
26
27
28
29
4
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
1
1
1
5
6
7
8
9
10
11
12
12
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Cap | |
| 1 | 4***2 | Cap | |
| 1 | 4***1 | Cap dirt | |
| 10 | 1***Z | Nut Lock | |
| 11 | 6***9 | Hose | |
| 12 | 1***6 | Bracket bulkhead | |
| 12 | 3***9 | Bracket mounting hose junction | |
| 13 | 1***Z | Nut lock | |
| 13 | 1***Z | Washer lock, internal teeth | |
| 14 | 6***0 | Hose | |
| 15 | 8***2 | Adapter tee | |
| 16 | 1***4 | Tray hose retaining | |
| 16 | 3***7 | Tray hose retaining | |
| 16 | 3***9 | Tray hose retaining | |
| 17 | 1***5 | Pin hose retainer if hammer return fitted | |
| 17 | 3***7 | Pin hose retainer if hammer return fitted | |
| 18 | 1***3 | Tie Cable | |
| 19 | 2***0 | Valve ball | |
| 19 | 9***4 | Valve ball | |
| 19A | 2***5 | Handle | |
| 19A | 3***5 | Handle shut-off valve | |
| 2 | 3***1 | Coupling Female | |
| 2 | 4***0 | Coupling female | |
| 2 | 4***3 | Coupling female | |
| 20 | 1***1 | Washer Bonded | |
| 21 | 1***6 | Adapter | |
| 21A | 8***0 | Adaptor | |
| 22 | 1***6 | Adaptor | |
| 23 | 8***6 | Cap Blanking Steel | |
| 24 | 8***9 | Nut Rrivet | |
| 25 | 1***Z | Washer | |
| 26 | 1***Z | Setscrew | |
| 27 | 1***Z | Washer | |
| 28 | 1***Z | Setscrew | |
| 29 | 8***3 | Label back-pressure Breaker | |
| 2A | 4***0 | Coupling | |
| 2B | 1***1 | Washer Bonded | |
| 2B | 2***8 | O-Ring | |
| 3 | 3***5 | Pipe | |
| 3 | 3***8 | Pipe | |
| 3 | 3***4 | Pipe | |
| 4 | 6***6 | Hose | |
| 5 | 8***6 | Clamp top | |
| 6 | 8***7 | Clamp base | |
| 7 | 8***8 | Insert clamp | |
| 8 | 8***4 | Ferrule Rubber | |
| 9 | 1***3 | Pipe Hammer Return |
