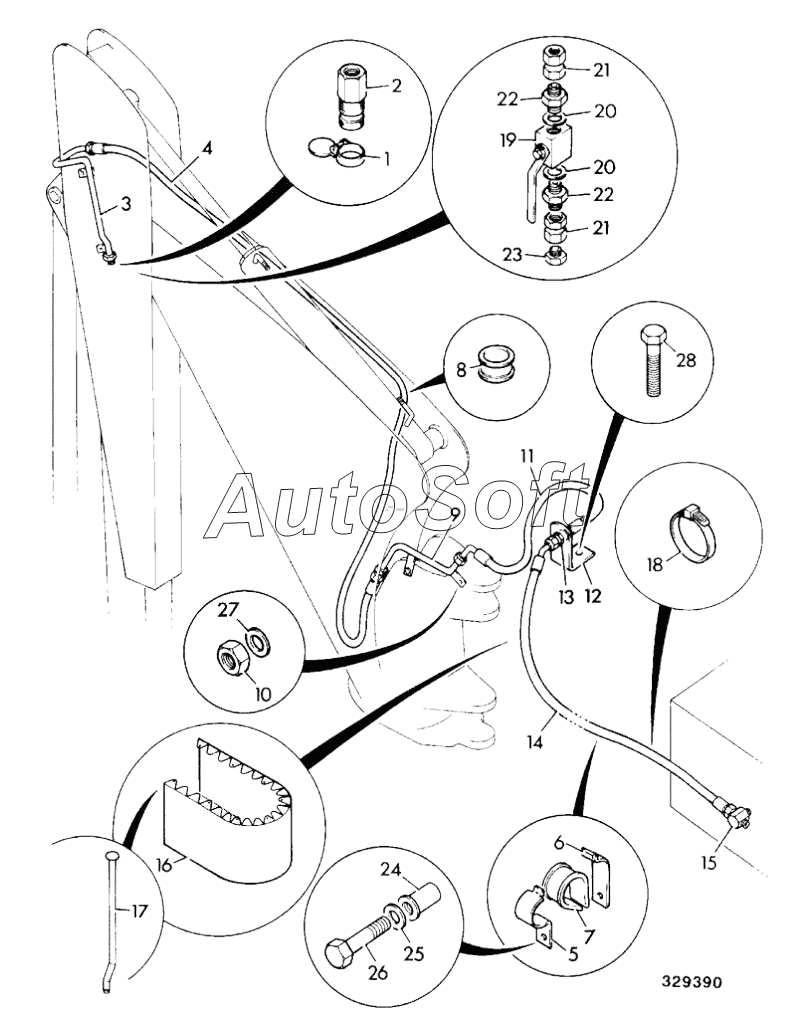

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT, AUXILIARY BREAKER 3/4" RETURN 15' EXT. DIPPER
20
20
15
16
16
16
16
16
16
16
16
16
17
17
17
17
18
19
19
19
19
14
21
21
22
22
23
24
25
26
27
28
29
5
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
3
3
4
1
1
1
6
7
8
9
10
11
12
12
12
12
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Cap | |
| 1 | 4***2 | Cap | |
| 1 | 4***1 | Cap dirt | |
| 10 | 1***Z | Nut Lock | |
| 11 | 6***9 | Hose | |
| 12 | 1***6 | Bracket bulkhead | |
| 12 | 3***9 | Bracket mounting hose junction | |
| 13 | 1***Z | Nut lock | |
| 13 | 1***Z | Washer lock, internal teeth | |
| 14 | 6***0 | Hose | |
| 15 | 8***2 | Adapter tee | |
| 16 | 1***4 | Tray hose retaining | |
| 16 | 3***7 | Tray hose retaining | |
| 16 | 3***9 | Tray hose retaining | |
| 17 | 1***5 | Pin hose retainer if hammer return fitted | |
| 17 | 3***7 | Pin hose retainer if hammer return fitted | |
| 18 | 1***3 | Tie Cable | |
| 19 | 2***0 | Valve ball | |
| 19 | 9***4 | Valve ball | |
| 19A | 2***5 | Handle | |
| 19A | 3***5 | Handle shut-off valve | |
| 2 | 3***1 | Coupling Female | |
| 2 | 4***0 | Coupling female | |
| 2 | 4***3 | Coupling female | |
| 20 | 1***1 | Washer Bonded | |
| 21 | 1***6 | Adapter | |
| 21A | 8***0 | Adaptor | |
| 22 | 1***6 | Adaptor | |
| 23 | 8***6 | Cap Blanking Steel | |
| 24 | 8***9 | Nut Rrivet | |
| 25 | 1***Z | Washer | |
| 26 | 1***Z | Setscrew | |
| 27 | 1***Z | Washer | |
| 28 | 1***Z | Setscrew | |
| 29 | 8***3 | Label back-pressure Breaker | |
| 2A | 4***0 | Coupling | |
| 2B | 1***1 | Washer Bonded | |
| 2B | 2***8 | O-Ring | |
| 3 | 3***8 | Pipe | |
| 3 | 3***3 | Pipe | |
| 4 | 6***1 | Hose | |
| 5 | 8***6 | Clamp top | |
| 6 | 8***7 | Clamp base | |
| 7 | 8***8 | Insert clamp | |
| 8 | 8***4 | Ferrule Rubber | |
| 9 | 1***3 | Pipe Hammer Return |
