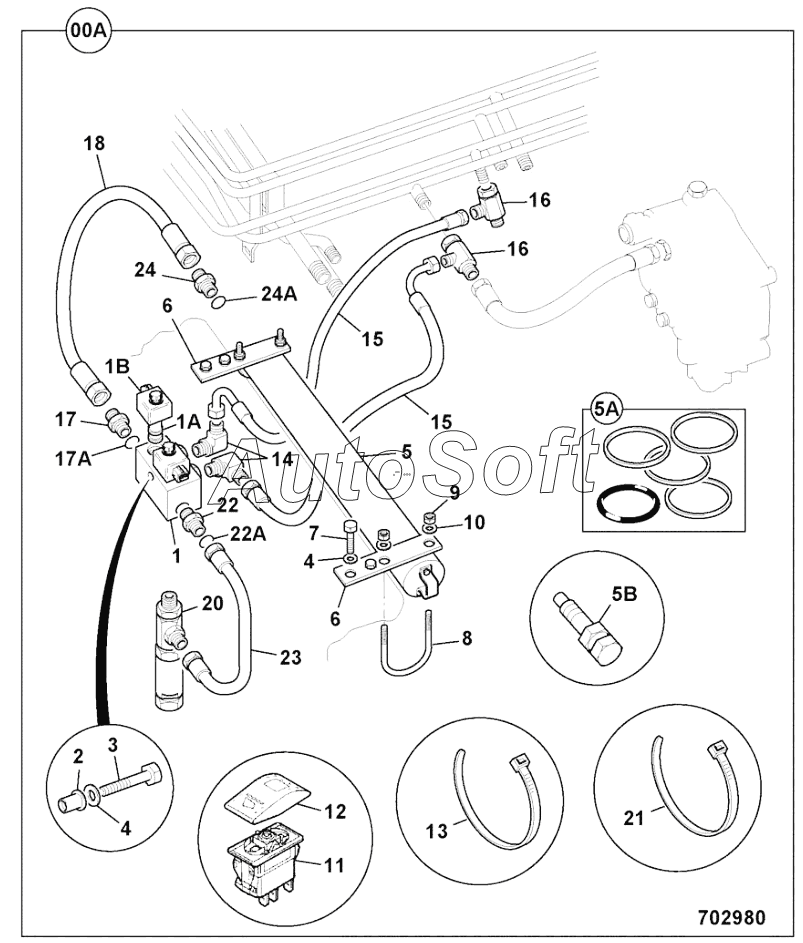

Каталог запасных частей к технике: JCB 4CX (2015). CIRCUIT, LOADER LIFT SUSPENSION V.FLOW PUMP (From:, To: M0961033)
11
24
23
22
21
20
18
17
16
16
15
15
14
13
12
10
9
8
7
6
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Valve solenoid Smooth ride system | |
| 10 | 1***Z | Washer | |
| 11 | 7***0 | Switch | |
| 12 | 7***2 | Cover SRS Switch SoftTouch | |
| 13 | 8***4 | Tie Cable | |
| 14 | 8***9 | Elbow | |
| 15 | 6***0 | Hose | |
| 16 | 8***5 | Adapter Tee | |
| 17 | 1***5 | Adapter | |
| 17A | 2***6 | O-Ring supplied with adapters | |
| 18 | 6***0 | Hose | |
| 1A | 2***4 | Cartridge | |
| 1B | 2***2 | Solenoid coil only | |
| 2 | 8***9 | Nut Rrivet | |
| 20 | 8***3 | Adapter Tee | |
| 21 | 2***6 | Tie Cable | |
| 22 | 1***4 | Adapter | |
| 22A | 2***6 | O-Ring supplied with adapters | |
| 23 | 6***0 | Hose | |
| 24 | 1***3 | Adapter | |
| 24A | 2***5 | O-Ring | |
| 3 | 1***Z | Bolt | |
| 4 | 1***Z | Washer | |
| 5 | 9***3 | Accumulator piston assembly zero pressure | |
| 5A | 9***1 | Kit-seal accumulator piston | |
| 5B | 9***2 | Valve assembly accumulator | |
| 6 | 3***2 | Bracket accumulator mounting | |
| 7 | 1***Z | Setscrew | |
| 8 | 8***7 | U Bolt | |
| 9 | 1***Z | Nut Self Lock | |
| A | 9***8 | Kit-attachment Smooth ride system 3CX, 4CX backhoe P21 |
